DZ47Z-63 DC Miniature Circuit Breaker

Détails des produits Afficher

Champ d'application

Le disjoncteur miniature de la série DZ47Z est conçu pour protéger les circuits DC avec une tension nominale de 750 V et un courant nominal de 63A ou moins des surcharges et des courts-circuits en lignes, en éclairage et en équipement électrique. De plus, il peut être utilisé pour une commutation occasionnelle des lignes et de l'équipement dans des circonstances régulières.

Ce produit est conforme aux normes suivantes: IEC60898-2 et GB / T14048.2.

Caractéristiques de la structure

Les disjoncteurs de cette collection présentent une enceinte en plastique, une protection de surintensité, un mécanisme de fonctionnement, des points de contact et un système de suppression de l'arc. Le boîtier est construit à partir de matériaux plastiques durables et résistants au feu. Un disjoncteur multi-pôles est créé en combinant des pôles individuels individuels, avec le mécanisme de protection lié par une bielle et la poignée de commande liée par une couverture, garantissant l'uniformité dans l'activation de chaque pôle.

Condition de travail

◇ La limite supérieure de la température de l'air environnant ne doit pas dépasser + 40 ℃, la limite inférieure ne doit pas être inférieure à -5 ℃ et la valeur moyenne de 24 heures ne doit pas dépasser + 35 ℃;

◇ Altitude: l'altitude du site d'installation ne doit pas dépasser 2000m;

◇ Conditions atmosphériques: à + 40 ℃, la température relative de l'air ne dépasse pas 50% et une humidité relative plus élevée est autorisée à des températures plus basses;

◇ La température minimale moyenne du mois le plus humide ne doit pas dépasser + 25 ℃, et l'humidité relative maximale moyenne de ce mois ne doit pas dépasser 90%, en tenant compte de la condensation à la surface du produit causée par des changements de température;

◇ Niveau de pollution: niveau 2;

◇ Catégorie d'installation: classe III;

◇ Type d'installation: TH35-7.5 Type Le rail d'installation est utilisé pour l'installation;

◇ Conditions d'installation: L'angle d'inclinaison entre la surface d'installation et la surface verticale ne doit pas dépasser 5 °.

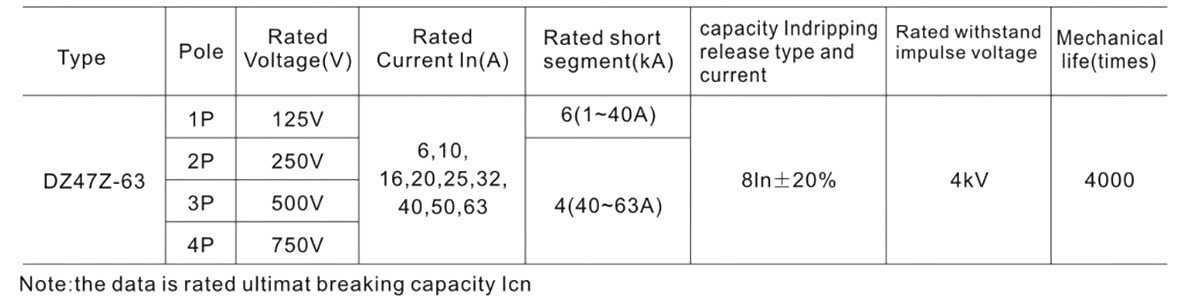

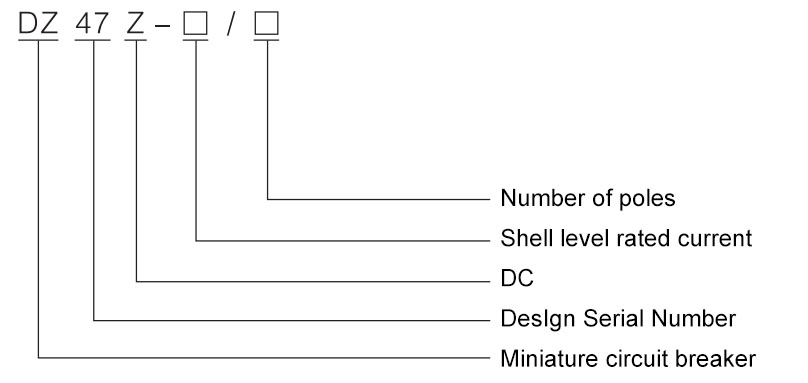

Spécifications et paramètres

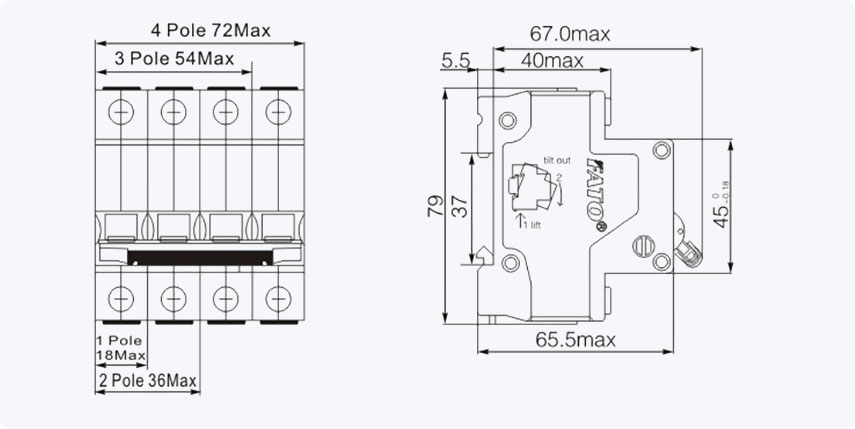

Apparence et dimensions

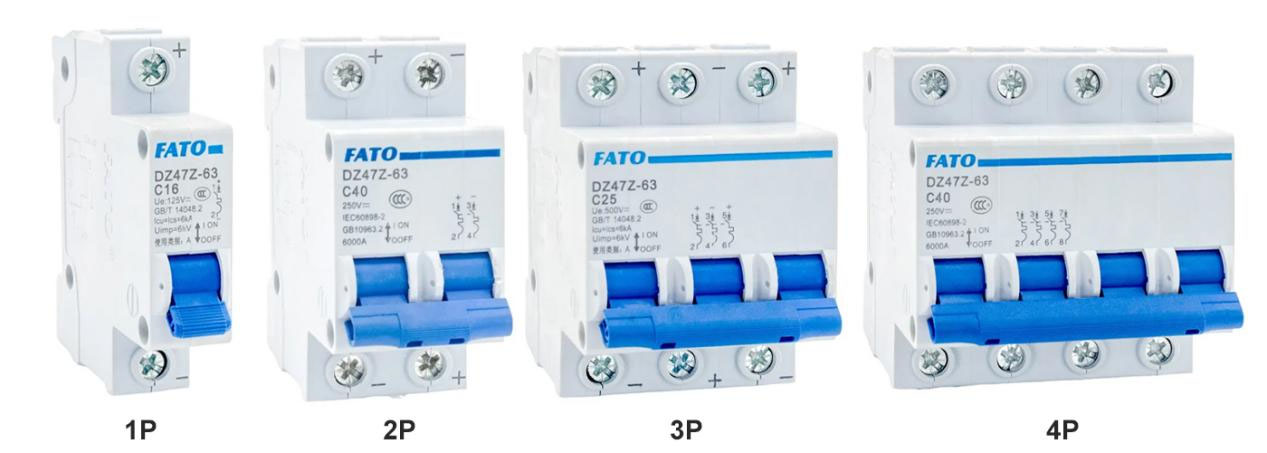

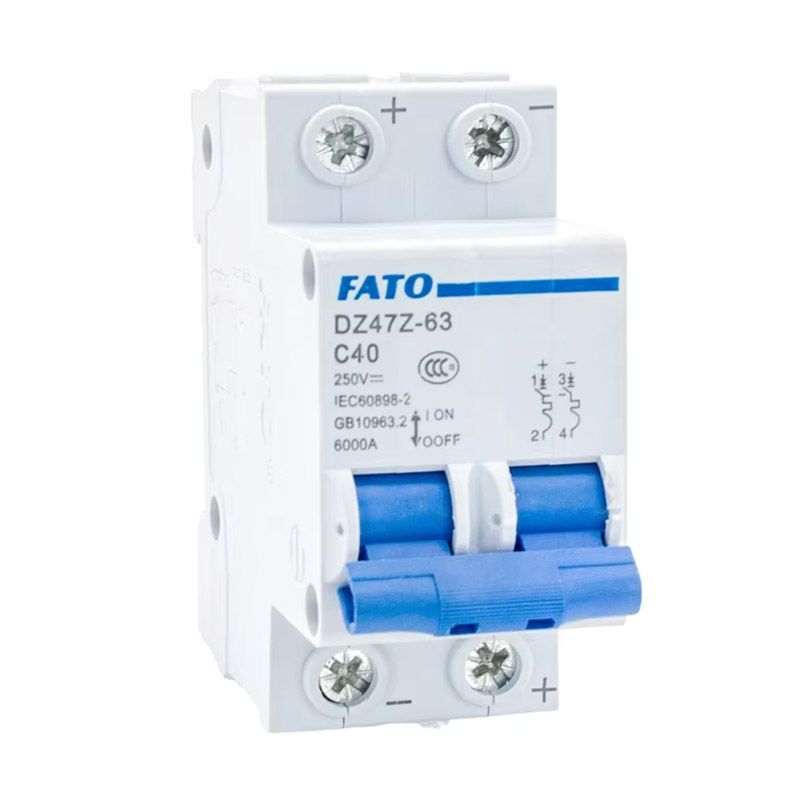

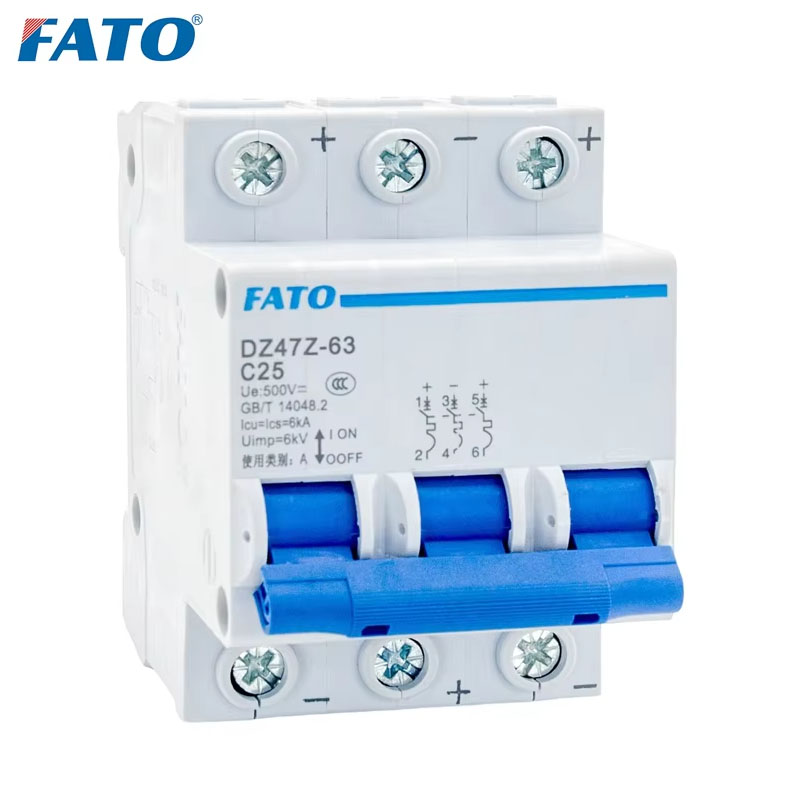

Spectacles de produits
