CFB3 Mini Circuit Breaker MCB

Détails des produits Afficher

Champ d'application

Le disjoncteur miniature de la série CFB3-63 / 125 est adapté à la surcharge et à la protection de court-circuit dans les circuits avec une tension nominale de 230 V / 400 V et un courant nominal de 125A à une fréquence de 50/60 Hz pour mille AC et peut également être utilisé pour les opérations ON / Off des conditions normales de 50/60 Hz.

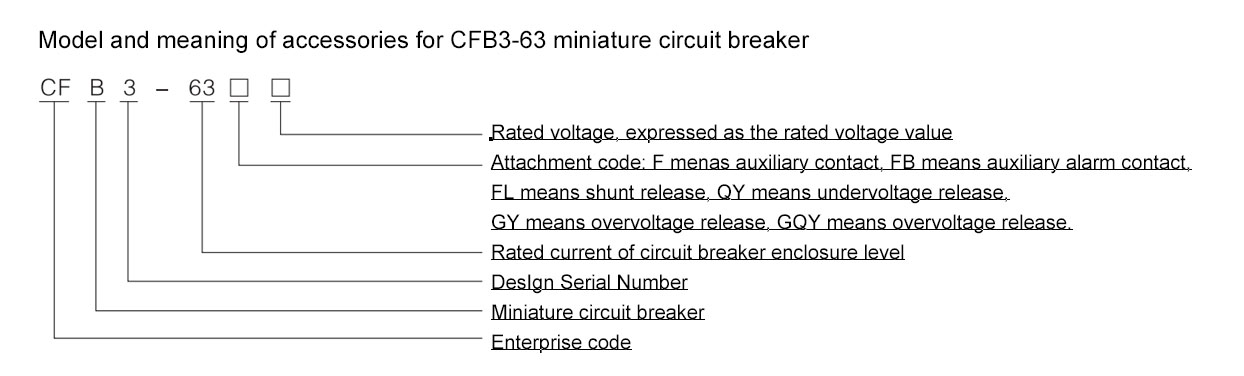

Les disjoncteurs de la série CFB3-63 / 125 sont équipés d'accessoires tels que les contacts auxiliaires CFB3-F, les contacts d'alarme auxiliaires CFB3-FB, la version CFB3-FL Shunt, la libération de survolt CFB3-QY, et la version de la version de la surtension CFB3-GQY, etc., l'occasion de conscience de l'intelligence.

La surtension, la sous-tension et la surtension / sous-tension sont des dispositifs de libération électronique qui sont assemblés et combinés avec des disjoncteurs ou des disjoncteurs de courant résiduel. Ils conviennent aux circuits AC 50Hz / 60Hz avec une tension nominale de 230 V et sont utilisés pour se protéger contre la surtension, la sous-tension et la surtension provoqués par les défauts de ligne, évitant les dommages à l'équipement électrique ou l'incapacité de fonctionner correctement en raison de fluctuations de tension du réseau. Le disjoncteur a une fonction d'isolement, symbolisée par

Le produit répond aux normes suivantes: GB / T10963.1, IEC60898-1 、 GB / T20645.

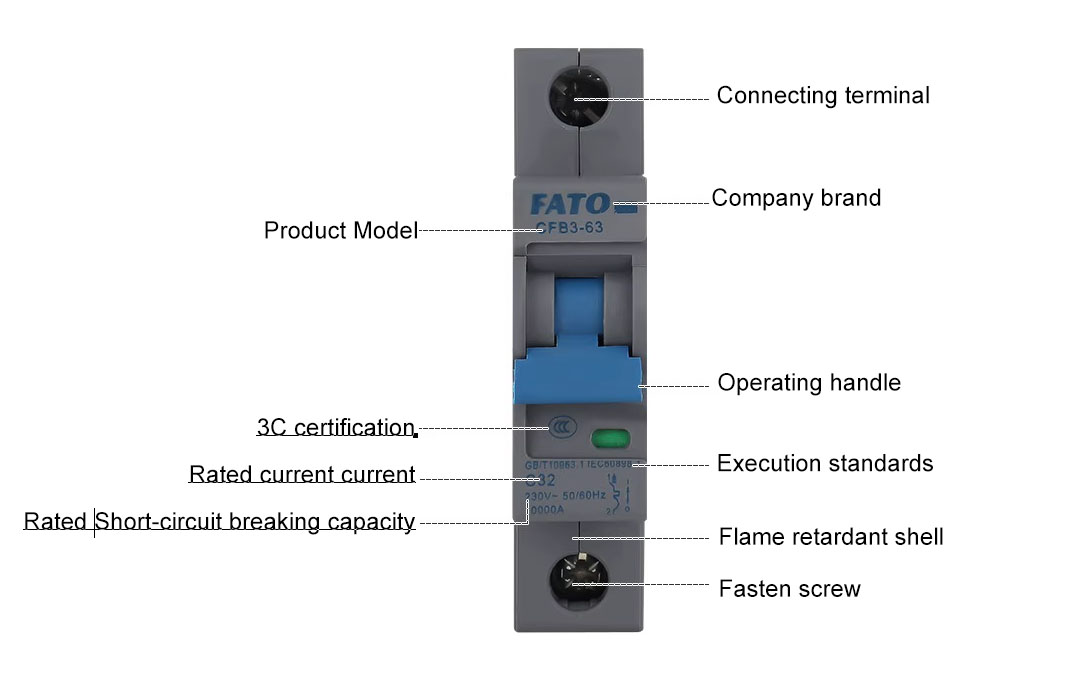

Caractéristiques de la structure

Ce disjoncteur a de bonnes caractéristiques limitantes de courant, un temps d'arc extrêmement court, une capacité de rupture élevée, des caractéristiques de protection précises, une durée de vie longue et des performances fiables.

La coquille adopte une conception incurvée unique, avec une rainure de ventilation qui coule sur le côté pour améliorer la dissipation de la chaleur et réduire l'élévation de la température du produit.

A une indication claire de l'état de la position de contact.

Le terminal a une méthode de connexion à double usage pour le bar et le fil.

Les accessoires sont complets, y compris les contacts auxiliaires, les contacts d'alarme, la libération de shunt, la libération de sous-tension, la libération de surtension, la libération de surtension et d'autres accessoires.

Condition de travail

◇ La limite supérieure de la température de l'air environnant ne doit pas dépasser + 40 ℃, la limite inférieure ne doit pas être inférieur à -5 ℃ et la valeur moyenne de 24 heures ne doit pas dépasser + 35 ℃;

◇ Altitude: l'altitude du site d'installation ne doit pas dépasser 2000m;

◇ Conditions atmosphériques: à + 40 ℃, la température relative de l'air ne dépasse pas 50%, et une humidité relative plus élevée est autorisée à des températures plus basses;

◇ La température minimale moyenne du mois le plus humide ne doit pas dépasser + 25 ℃ et le L'humidité relative maximale moyenne de ce mois ne doit pas dépasser 90%, en prenant la condensation compte à la surface du produit causée par des changements de température;

◇ Niveau de pollution: niveau 2;

◇ Catégorie d'installation: classe III;

◇ Type d'installation: TH35-7.5 Type Le rail d'installation est utilisé pour l'installation;

◇ Conditions d'installation: l'angle d'inclinaison entre la surface d'installation et la verticale La surface ne doit pas dépasser 5 °.

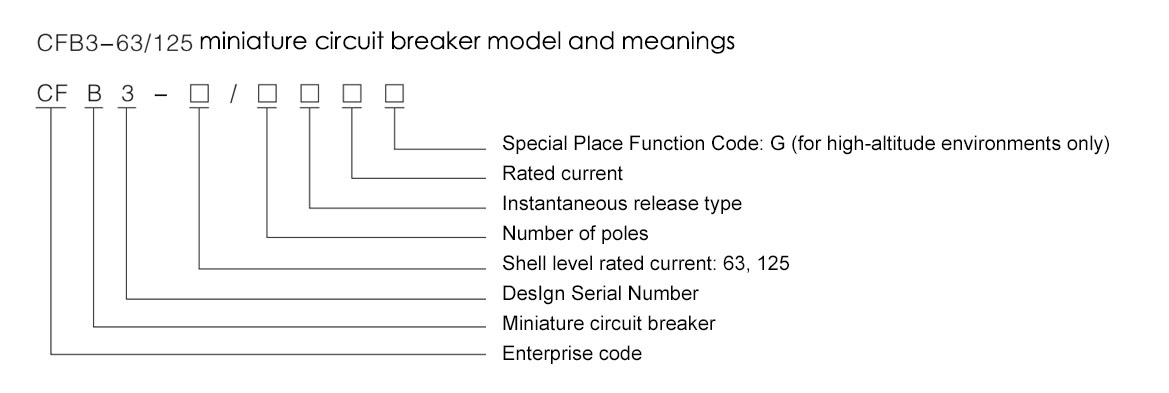

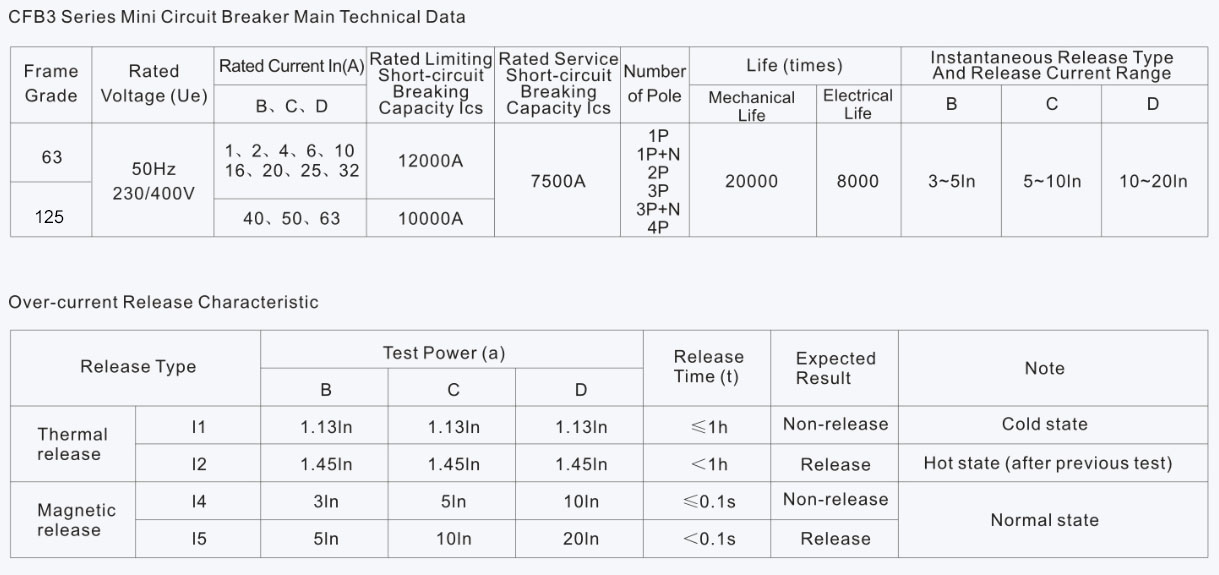

Spécifications et paramètres

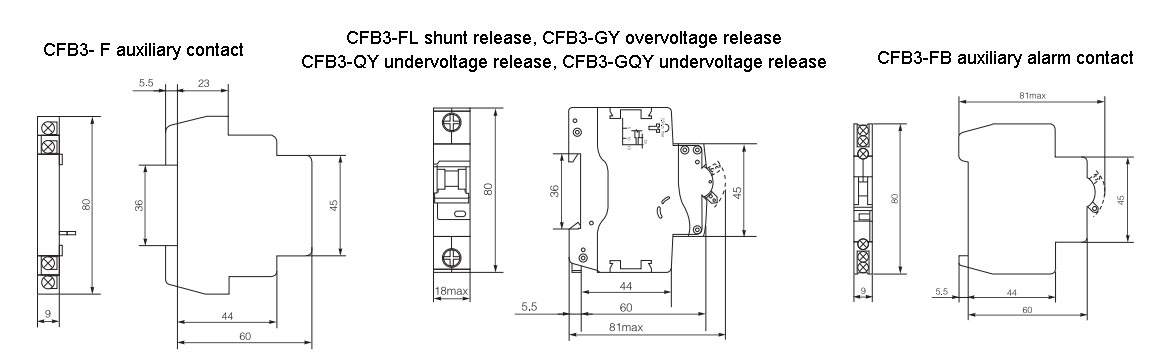

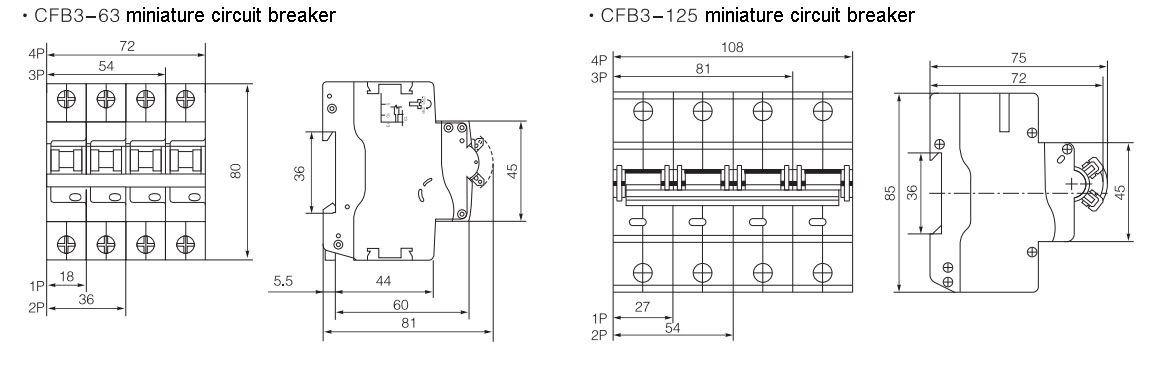

Apparence et dimensions

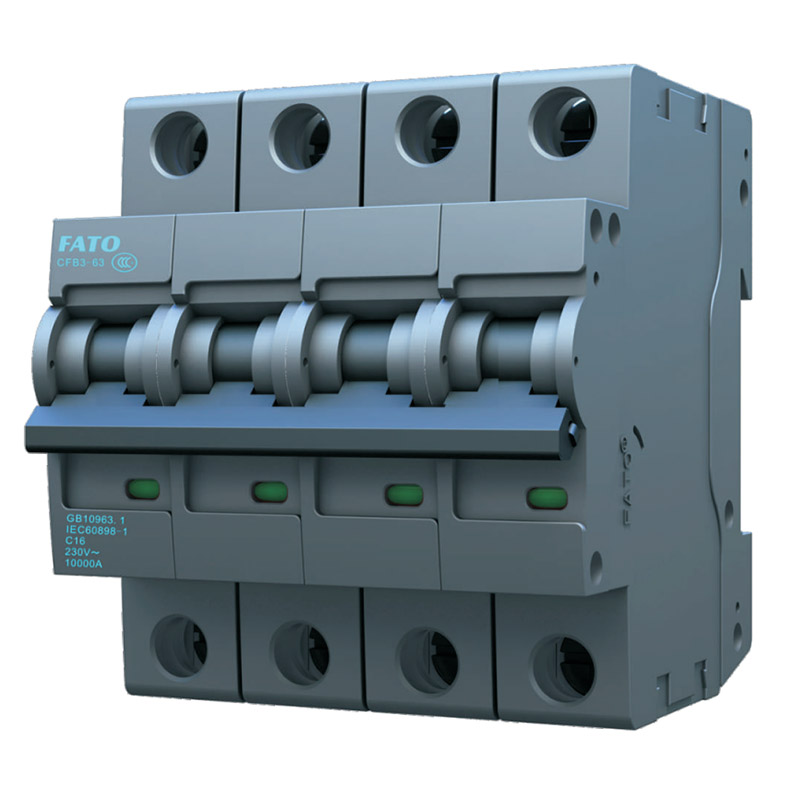

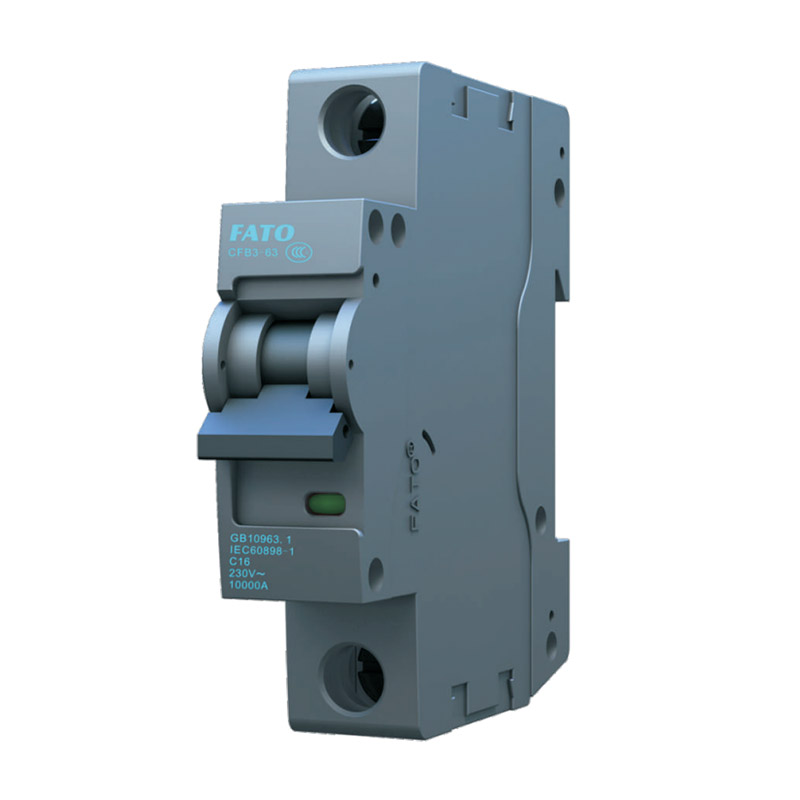

Spectacles de produits
