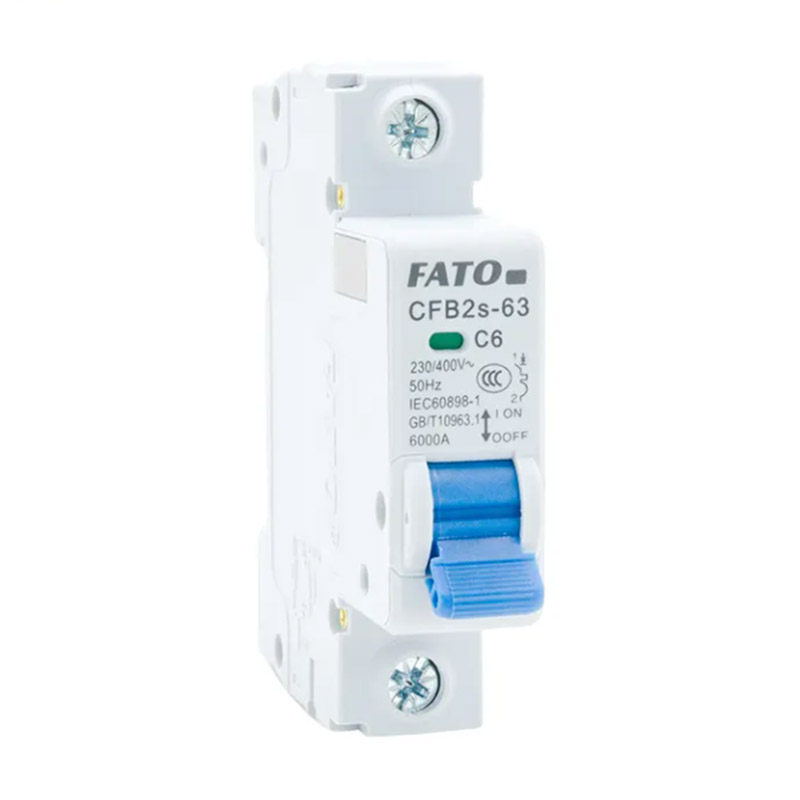

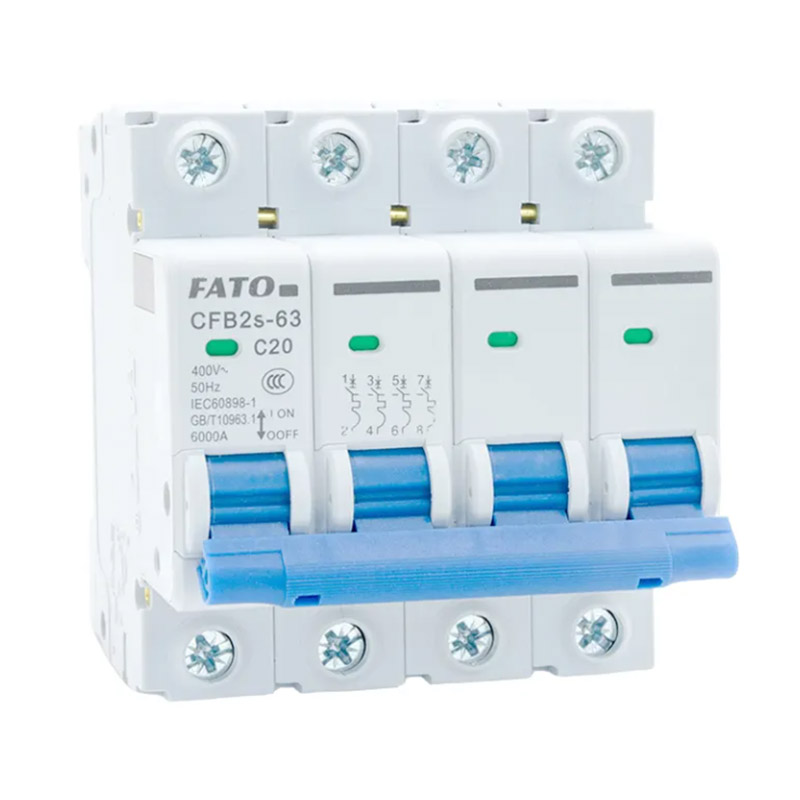

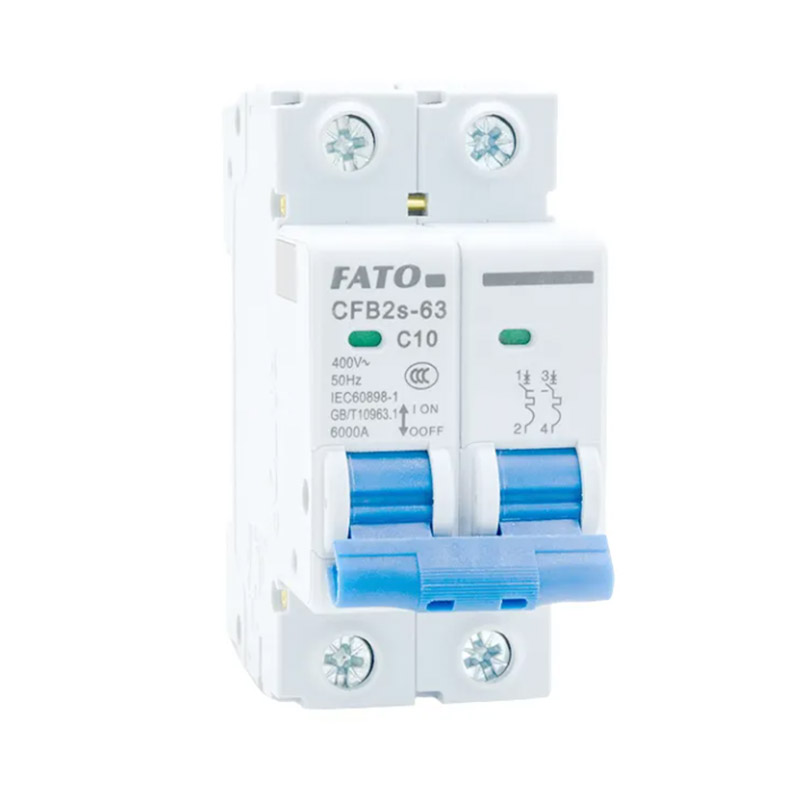

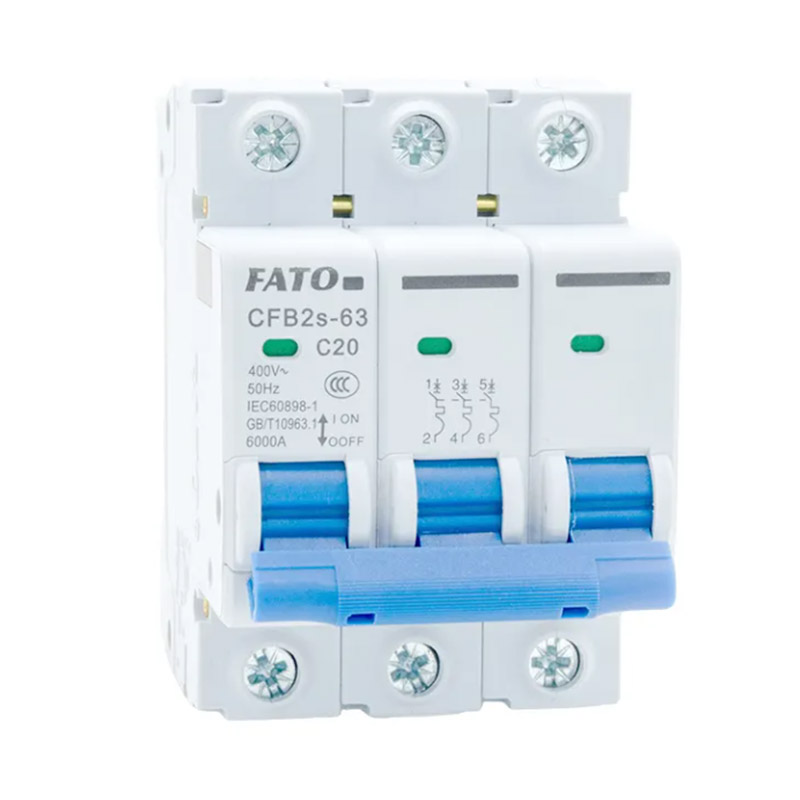

CFB2S-63 MCB DIN Rail AC Miniature Circuit Breaker

Détails des produits Afficher

Champ d'application

Le disjoncteur miniature CFB2S-63 convient à la surcharge et à la protection contre les courts-circuits des systèmes de distribution d'éclairage ou aux systèmes de distribution de moteur de cage d'écureuil avec AC 50Hz, une tension nominale de 400 V et en dessous, et un courant évalué jusqu'à 63A. Il peut également être utilisé pour une conversion de fonctionnement peu fréquente des lignes dans des conditions normales. Ce disjoncteur convient aux zones industrielles, commerciales, de grande hauteur et résidentielles. Le produit répond aux normes suivantes: IEC60898-1 、 GB10963.1.

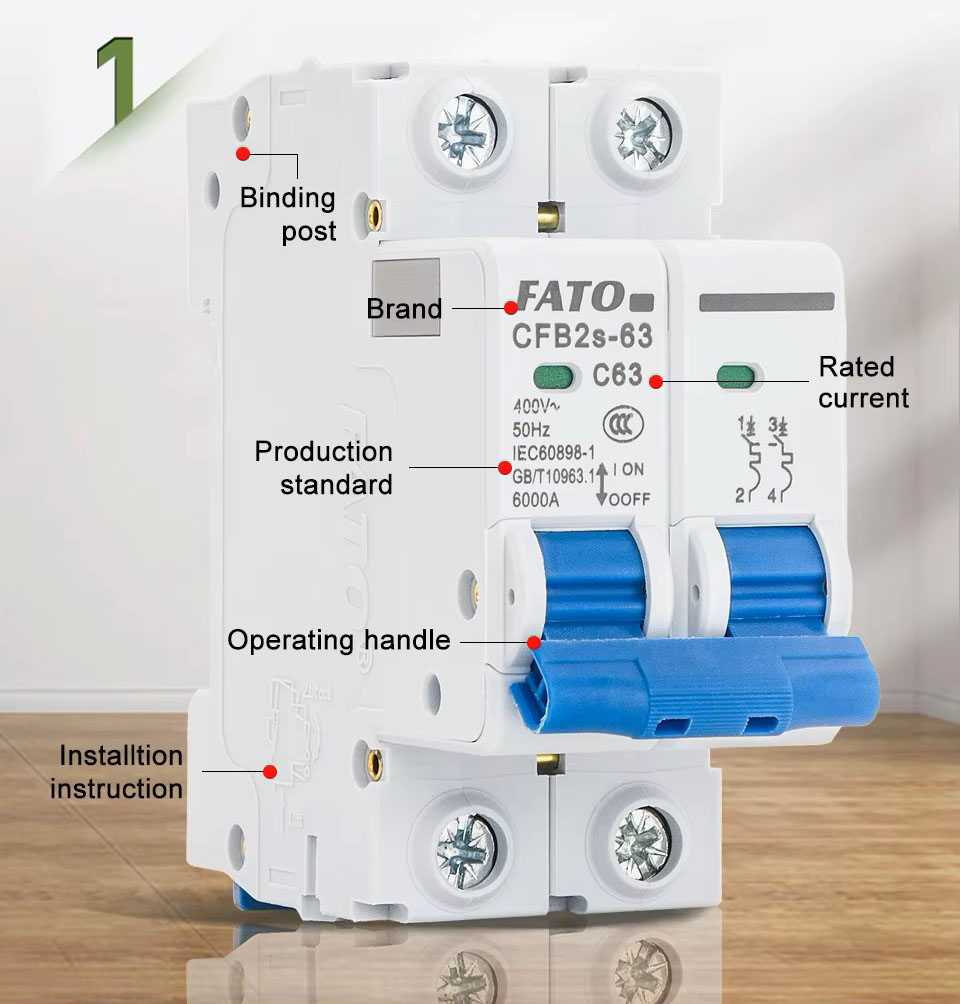

Caractéristiques de la structure

Structure: Le disjoncteur est principalement composé d'une coque d'isolation, d'un mécanisme de fonctionnement, d'un retard, d'une libération instantanée, de contacts et d'un système d'extinction d'arc; le mécanisme de fonctionnement est une structure de libération libre. Pendant le fonctionnement normal ou anormal, les contacts ne peuvent rester qu'en position fermée ou ouverte. Les contacts mobiles du disjoncteur multipole sont liés mécaniquement et chaque pôle est essentiellement fermé ou ouvert en même temps.

Principe de travail: Lorsqu'un défaut de surcharge se produit dans le circuit, le courant de surcharge fait se plier la bande bimétallique, poussant rapidement la boucle de verrouillage, conduisant mécaniquement le contact pour se déconnecter et couper le circuit rapidement; lorsqu'un défaut de court-circuit se produit dans le circuit et le courant de défaut atteint la valeur d'action instantanée et pousse le produit à court terme, l'ouverture de la baie à l'OUCUM Le faire trébucher, atteignant ainsi la fonction de couper le circuit;

Le disjoncteur a une fonction limitante de courant. Lorsqu'un court-circuit se produit, le noyau de fer fait séparer les contacts du pôle supérieur et ouvre également la boucle de verrouillage. La résistance à l'arc réduit le courant de court-circuit, jouant un rôle limitant le courant. Le mécanisme fonctionne simultanément pour maintenir les contacts dans la position déconnectée. L'arc est rapidement éteint grâce à l'action complète du système d'extinction d'arc.

Condition de travail

◇ La limite supérieure de la température de l'air environnant ne doit pas dépasser + 40 ℃, la limite inférieure ne doit pas être inférieur à -5 ℃ et la valeur moyenne de 24 heures ne doit pas dépasser + 35 ℃;

◇ Altitude: l'altitude du site d'installation ne doit pas dépasser 2000m;

◇ Conditions atmosphériques: à + 40 ℃, la température relative de l'air ne dépasse pas 50%,

et une humidité relative plus élevée est autorisée à des températures plus basses;

◇ La température minimale moyenne du mois le plus humide ne doit pas dépasser + 25 ℃ et le L'humidité relative maximale moyenne de ce mois ne doit pas dépasser 90%, en prenant la condensation compte à la surface du produit causée par des changements de température;

◇ Niveau de pollution: niveau 2;

◇ Catégorie d'installation: classe III;

◇ Type d'installation: TH35-7.5 Type Le rail d'installation est utilisé pour l'installation;

◇ Conditions d'installation: l'angle d'inclinaison entre la surface d'installation et la verticale La surface ne doit pas dépasser 5 °.

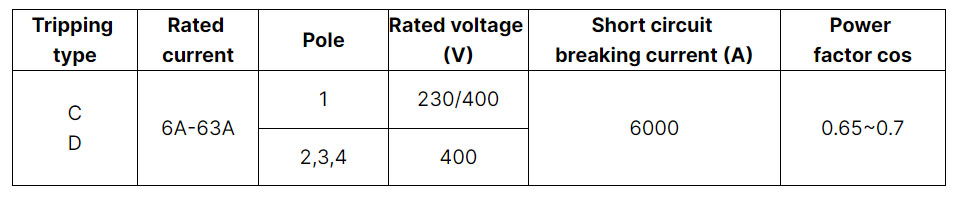

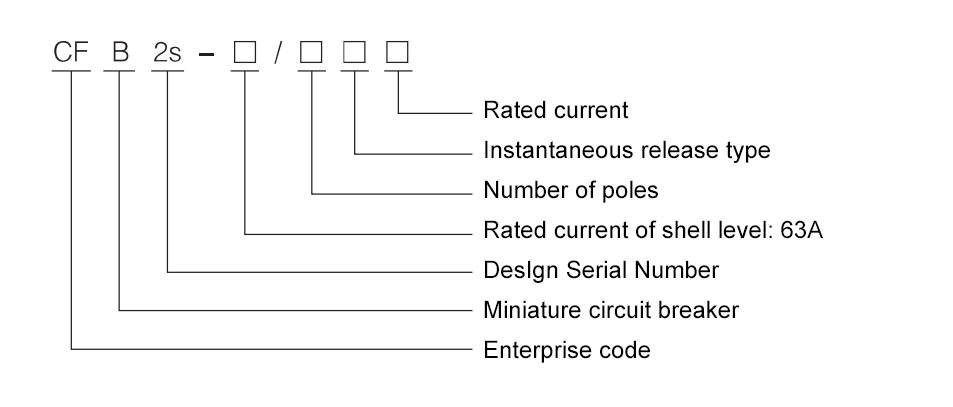

Spécifications et paramètres

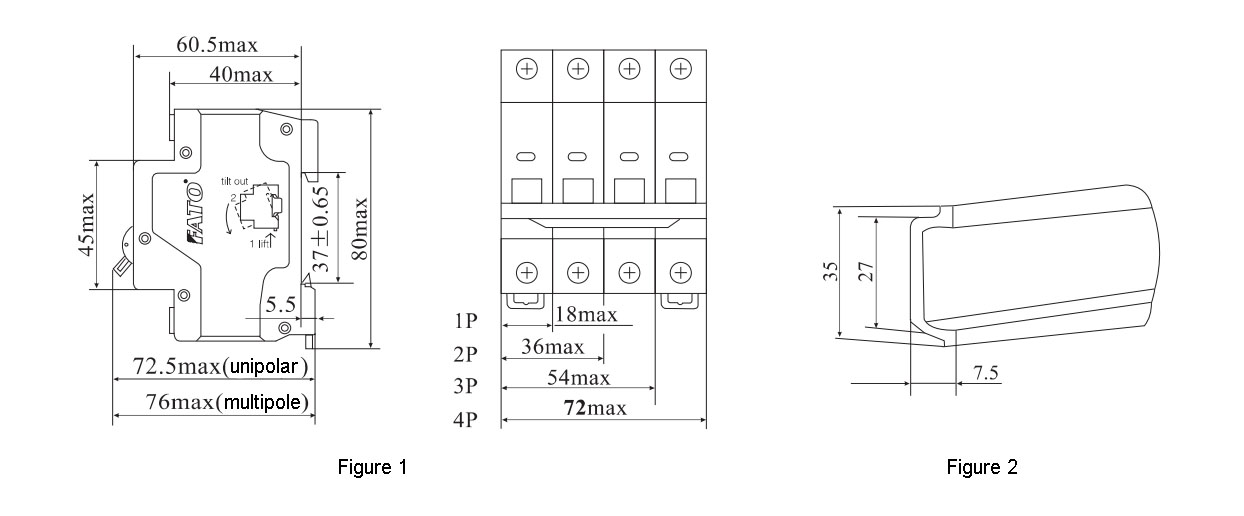

Apparence et dimensions
