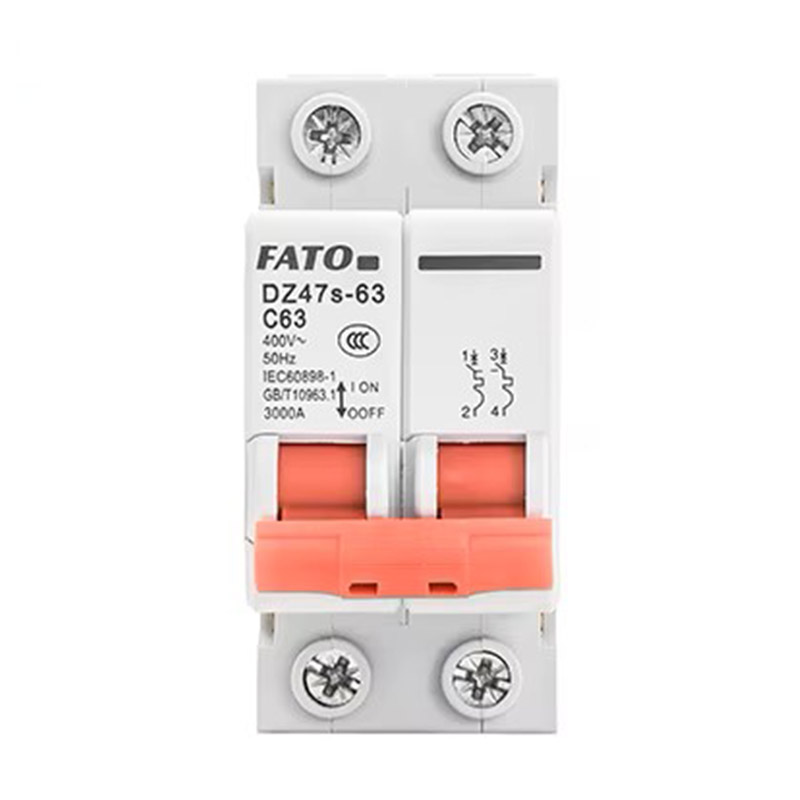

DZ47S-63 MCB MINIATURE CIRCUIT DERVER 4.5KA Capacité de rupture

Cette série de disjoncteurs miniatures se compose d'un boîtier en plastique, d'une libération de surintensité, d'un mécanisme de fonctionnement, de contacts et d'un système d'extinction d'arc. La coquille est en plastique haute résistance et très ignifuge. Un disjoncteur multi-pôles est assemblé à partir de plusieurs pôles simples, avec la libération connectée par une tige de liaison et la poignée connectée par un couvercle de liaison, garantissant la cohérence dans la marche de chaque pôle.

Modèle:DZ47S-63

envoyer une demande

Description du produit

Champ d'application

Le disjoncteur miniature DZ47S-63 (H) est conçu pour protéger contre les surcharges et les courts-circuits dans les systèmes électriques avec une fréquence CA de 50 Hz, une tension maximale de 230 / 400V et une note de courant allant jusqu'à 100A. De plus, il peut être utilisé pour une commutation occasionnelle des lignes et de l'équipement dans des conditions de fonctionnement normales. Ce produit est conforme aux normes suivantes: IEC60898-1 、 GB10963.1

Caractéristiques de la structure

Ces sérières de disjoncteurs comprennent une enceinte en plastique robuste, une libération de surintensité, un mécanisme de fonctionnement, des contacts et un système de suppression de l'arc. Le boîtier extérieur est construit à partir d'un matériau plastique haute performance résistant au feu. Dans cette configuration, plusieurs unités monomosiles combinées en disjoncteur multi-pôles, avec le mécanisme de déclenchement lié par une tige et la poignée de fonctionnement connectée par opération ON / OFF sur tous les poteaux.

Condition de travail

◇ La limite supérieure de la température de l'air environnant ne doit pas dépasser + 40 ℃, la limite inférieure ne doit pas être inférieur à -5 ℃ et la valeur moyenne de 24 heures ne doit pas dépasser + 35 ℃;

◇ Altitude: l'altitude du site d'installation ne doit pas dépasser 2000m;

◇ Conditions atmosphériques: à + 40 ℃, la température relative de l'air ne dépasse pas 50%, et une humidité relative plus élevée est autorisée à des températures plus basses;

◇ La température minimale moyenne du mois le plus humide ne doit pas dépasser + 25 ℃ et le L'humidité relative maximale moyenne de ce mois ne doit pas dépasser 90%, en prenant la condensation compte à la surface du produit causée par des changements de température;

◇ Niveau de pollution: niveau 2;

◇ Catégorie d'installation: classe III;

◇ Type d'installation: TH35-7.5 Type Le rail d'installation est utilisé pour l'installation;

◇ Conditions d'installation: l'angle d'inclinaison entre la surface d'installation et la verticale La surface ne doit pas dépasser 5 °.

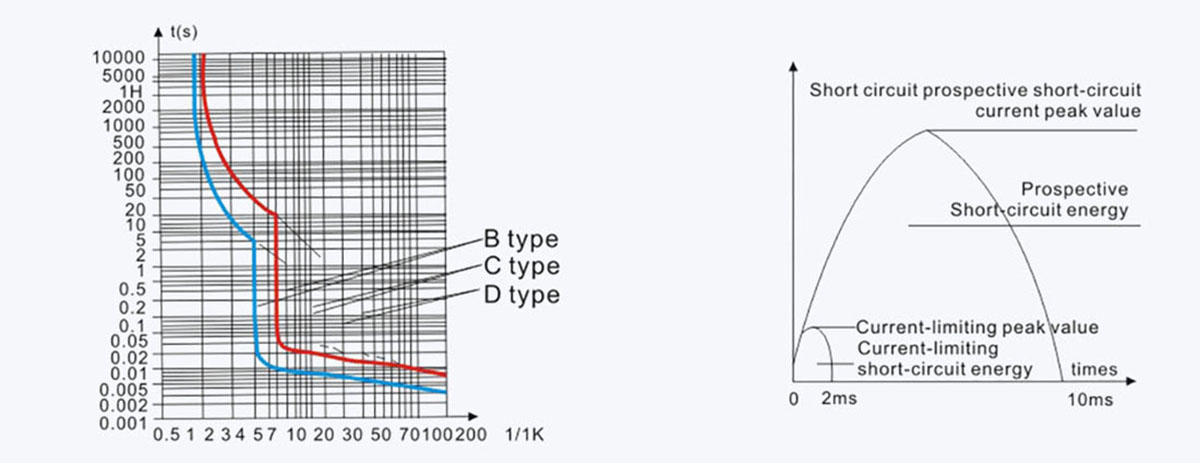

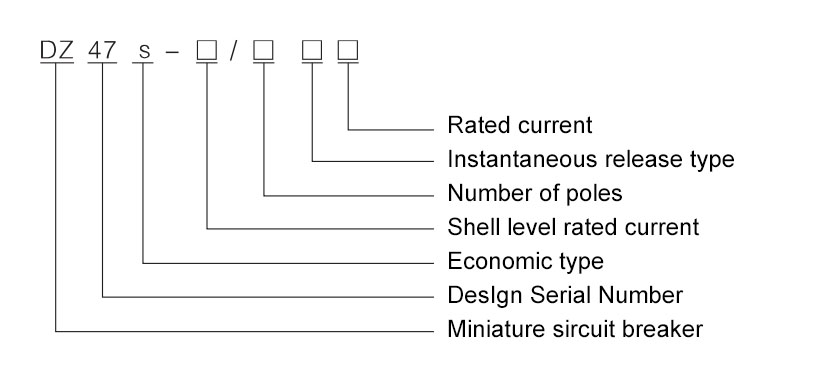

Spécifications et paramètres

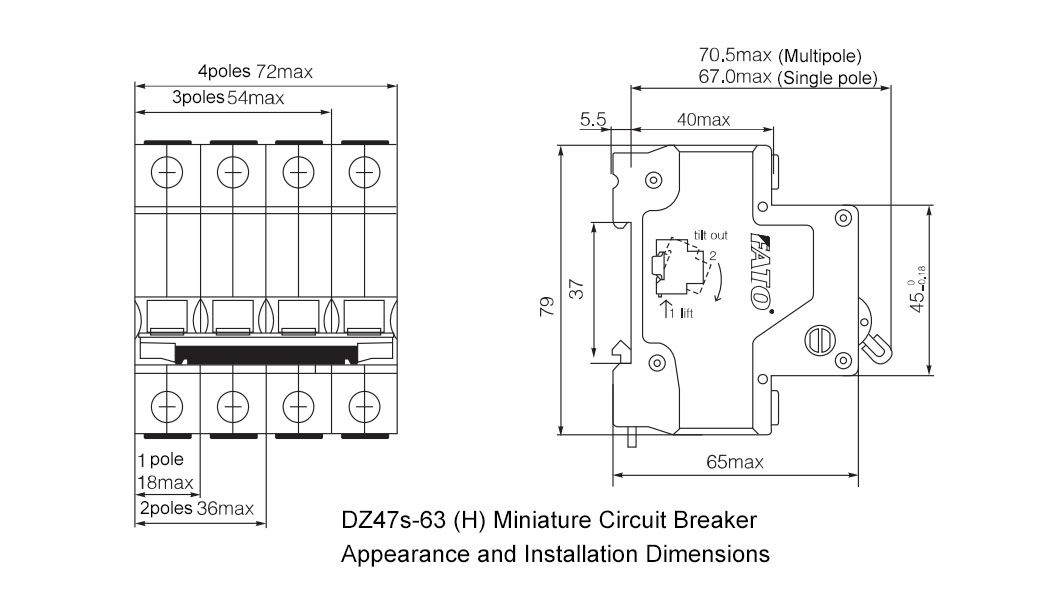

Apparence et dimensions

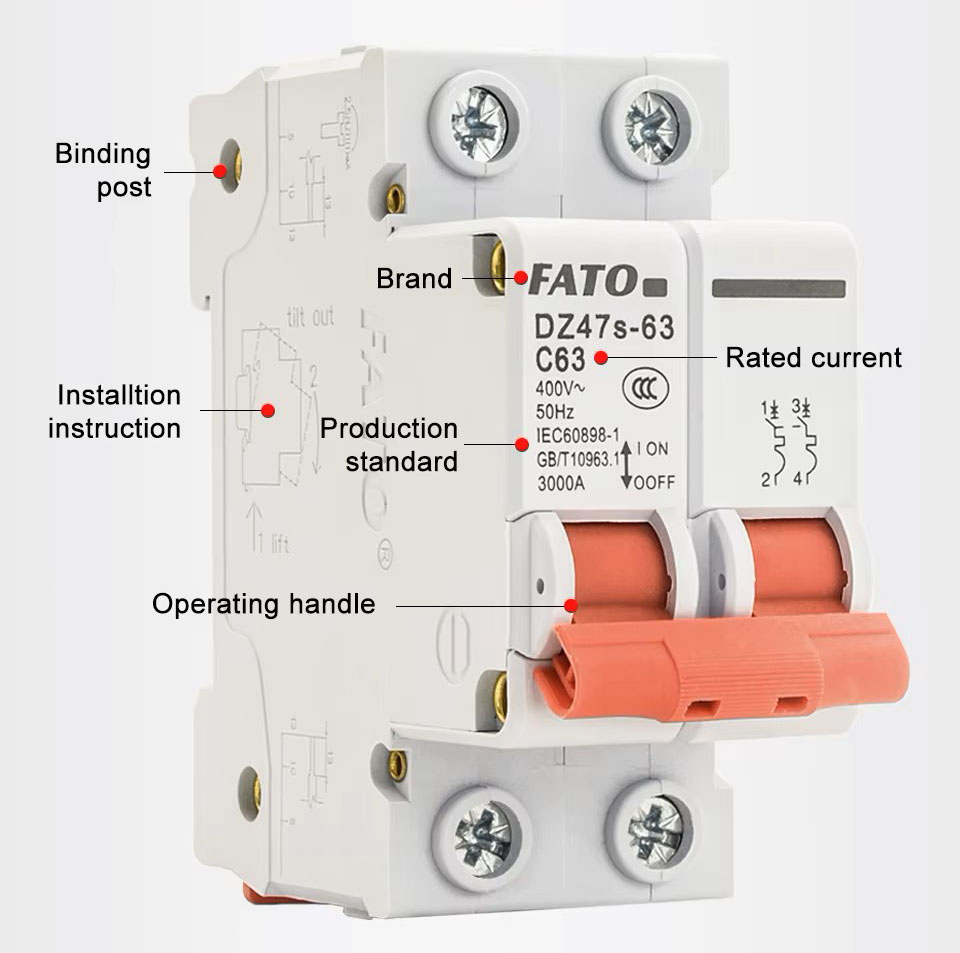

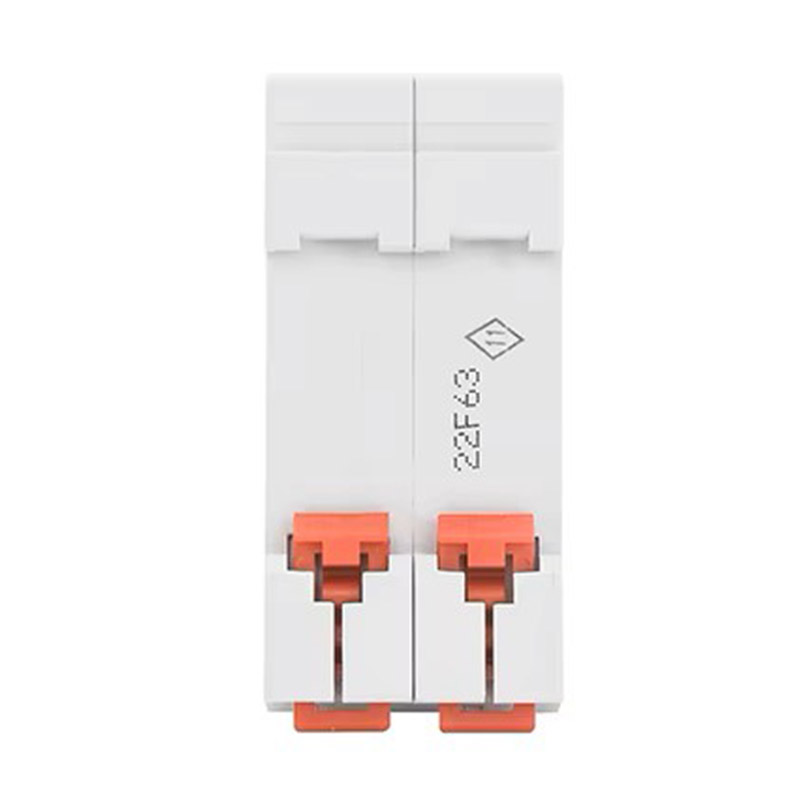

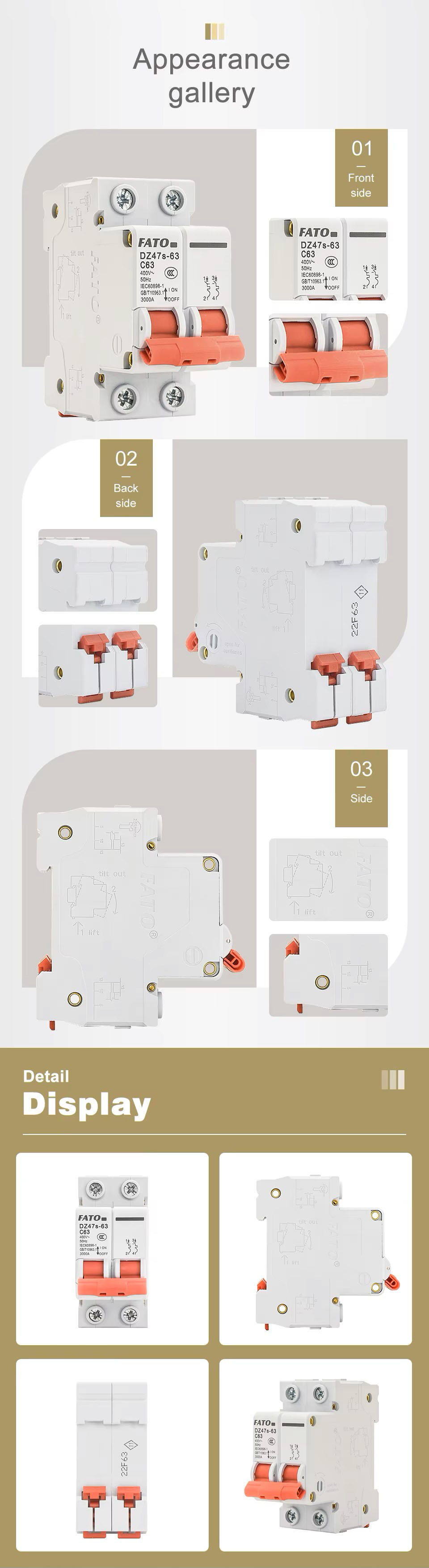

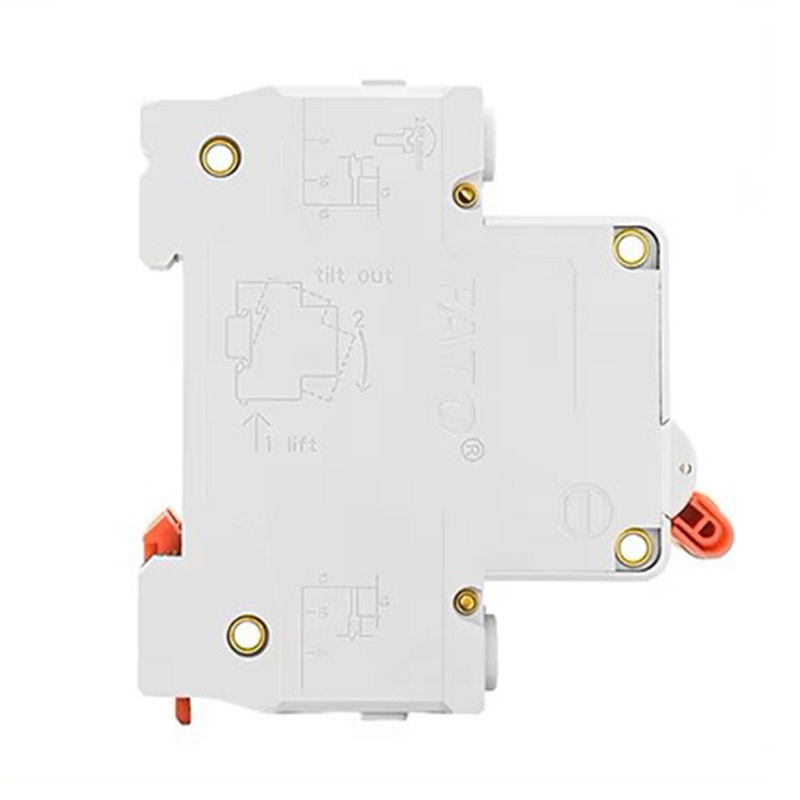

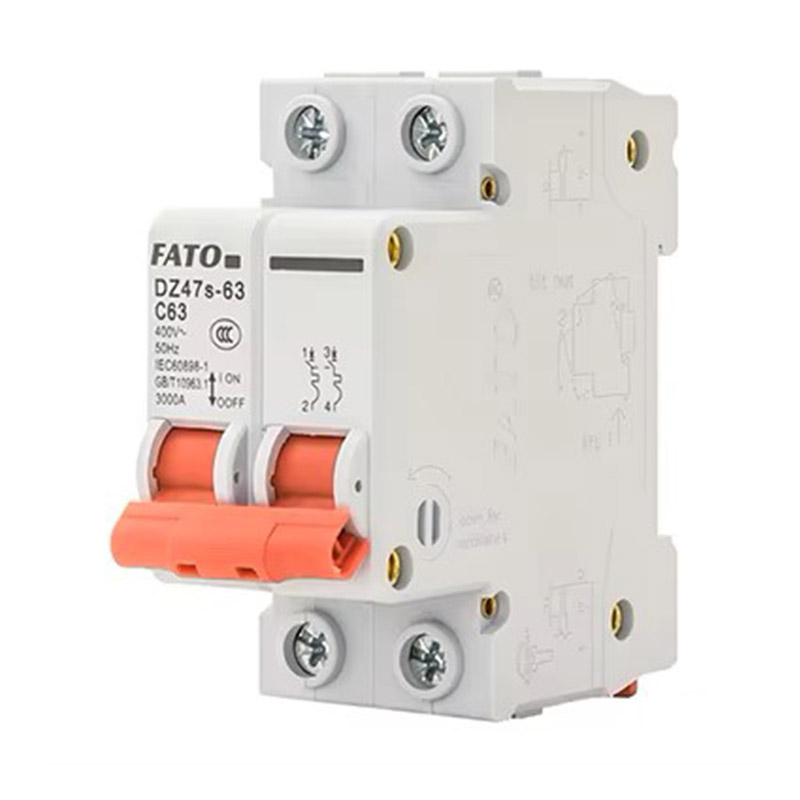

Spectacles de produits
