DZ47-63 Disjonction de circuit miniature MCB

Le disjoncteur miniature de la série DZ47-63 est conçu pour être utilisé dans les systèmes d'éclairage et de distribution de moteur, protégeant contre les surcharges et les courts-circuits. Sa conception innovante, sa construction légère et son fonctionnement fiable en font une solution haute performance.

Modèle:DZ47-63

envoyer une demande

Description du produit

Détails des produits Afficher

Champ d'application

Le nouveau disjoncteur de circuit miniature de la série DZ47 convient à la surcharge et à la protection contre les courtes circuits des lignes, l'éclairage et l'équipement électrique en circuits avec AC 50Hz, une tension nominale de 230/400V et un courant évalué jusqu'à 100 A et moins. Il peut également être utilisé pour une commutation peu fréquente des lignes et des équipements dans des conditions normales.

Le produit est conforme aux normes IEC60898-1 et GB / T 0963.1.

Caractéristiques de la structure

Les disjoncteurs miniatures de cet ensemble sont constitués de boîtiers en plastique, de protection de surintensité, de mécanisme de fonctionnement, de contacts et de système d'extinction d'arc. Le boîtier est construit à partir de matière plastique durable et ignifuge. Le disjoncteur multi-pôles est créé en combinant plusieurs pôles simples, avec la protection et la poignée connectées à travers des tiges et des couvercles pour maintenir l'uniformité dans le fonctionnement de chaque pôle.

Condition de travail

◇ La limite supérieure de la température de l'air environnant ne doit pas dépasser + 40 ℃, la limite inférieure ne doit pas être inférieure à -5 ℃ et la valeur moyenne de 24 heures ne doit pas dépasser + 35 ℃;

◇ Altitude: l'altitude du site d'installation ne doit pas dépasser 2000m;

◇ Conditions atmosphériques: à + 40 ℃, la température relative de l'air ne dépasse pas 50% et une humidité relative plus élevée est autorisée à des températures plus basses;

◇ La température minimale moyenne du mois le plus humide ne doit pas dépasser + 25 ℃, et l'humidité relative maximale moyenne de ce mois ne doit pas dépasser 90%, en tenant compte de la condensation à la surface du produit causée par des changements de température;

◇ Niveau de pollution: niveau 2;

◇ Catégorie d'installation: classe III;

◇ Type d'installation: TH35-7.5 Type Le rail d'installation est utilisé pour l'installation;

◇ Conditions d'installation: L'angle d'inclinaison entre la surface d'installation et la surface verticale ne doit pas dépasser 5 °.

Spécifications et paramètres

Taper	Évalué Current (A)	Enregistrer.	Tension (v)	Capacité de rupture (A)
B	1,2,3,4,6,10,16,20,25,32,40a	1	230/415	6000
	1,2,3,4,6,10,16,20,25,32,40a	2,3,4	400	6000
	50,63a	1	230/415	4500
	50,63a	2,3,4	400	4500
C	1,2,3,4,6,10,16,20,25,32,40a	1	230/415	6000
	1,2,3,4,6,10,16,20,25,32,40a	2,3,4	400	6000
	50,63a	1	230/415	4500
	50,63a	2,3,4	400	4500
D	1,2,3,4,6,10,16,20,25,32,40a	1	230/415	4500
D	1,2,3,4,6,10,16,20,25,32,40a	2,3,4	400	4500
Poids (g)	1p	2p	3p	4p
Poids (g)	102	208	308	408

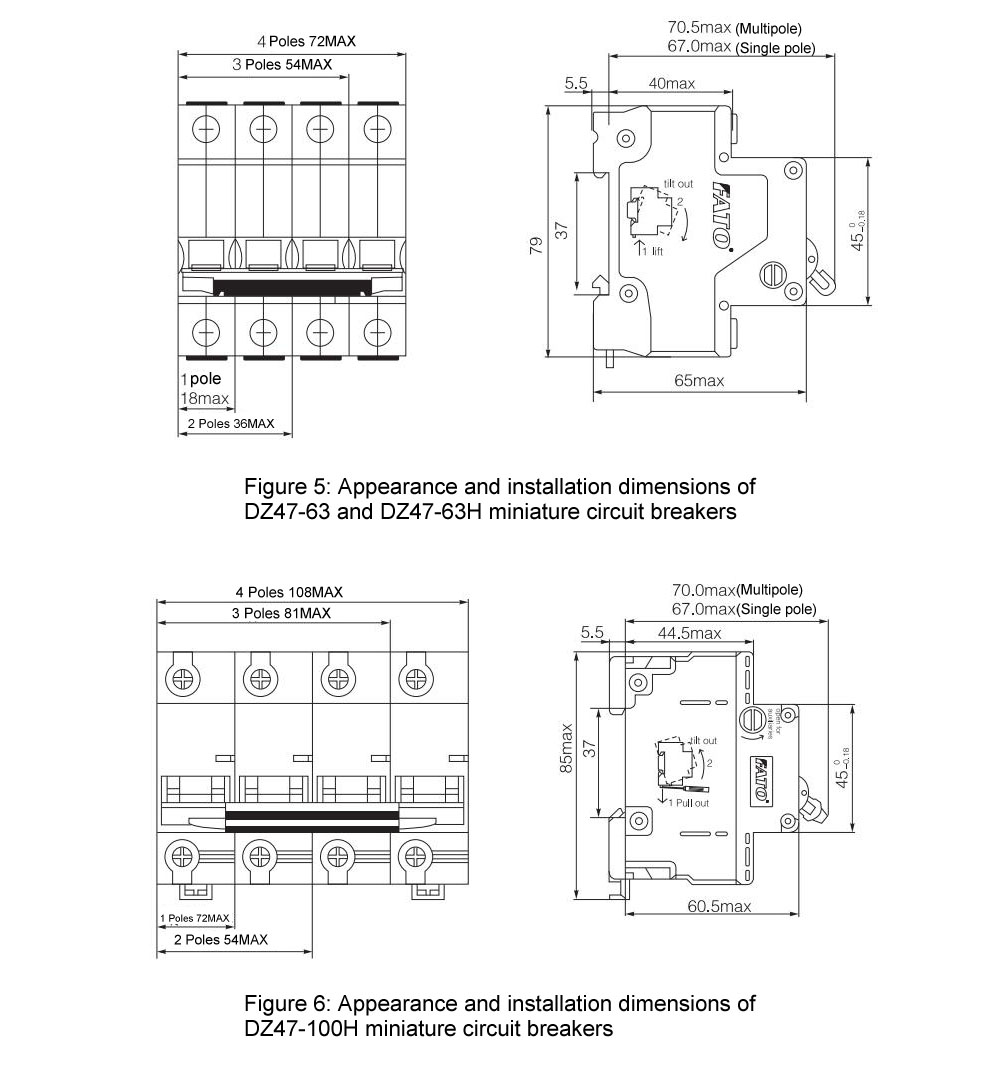

Apparence et dimensions

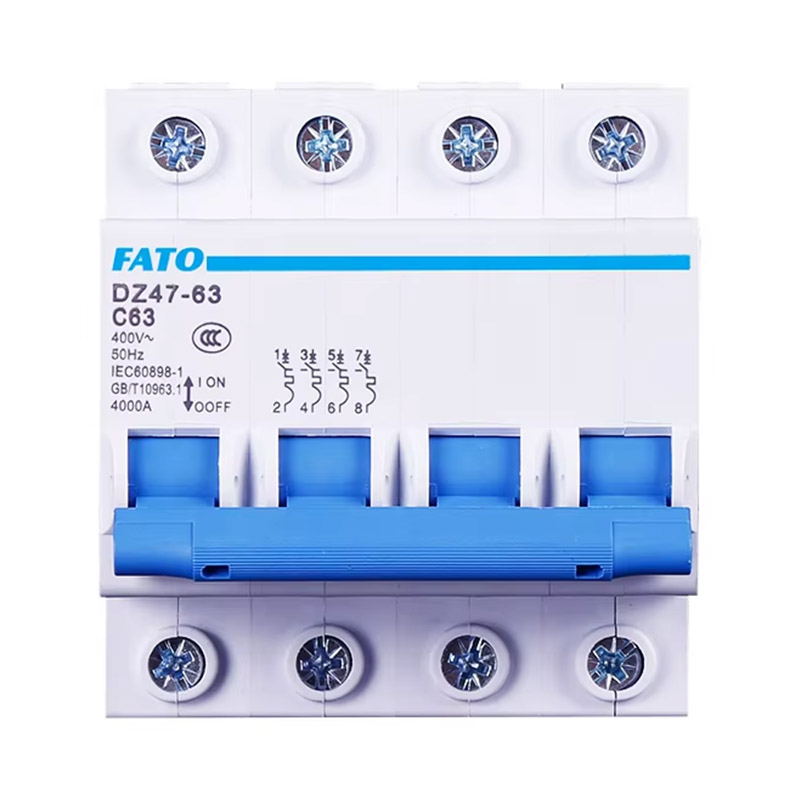

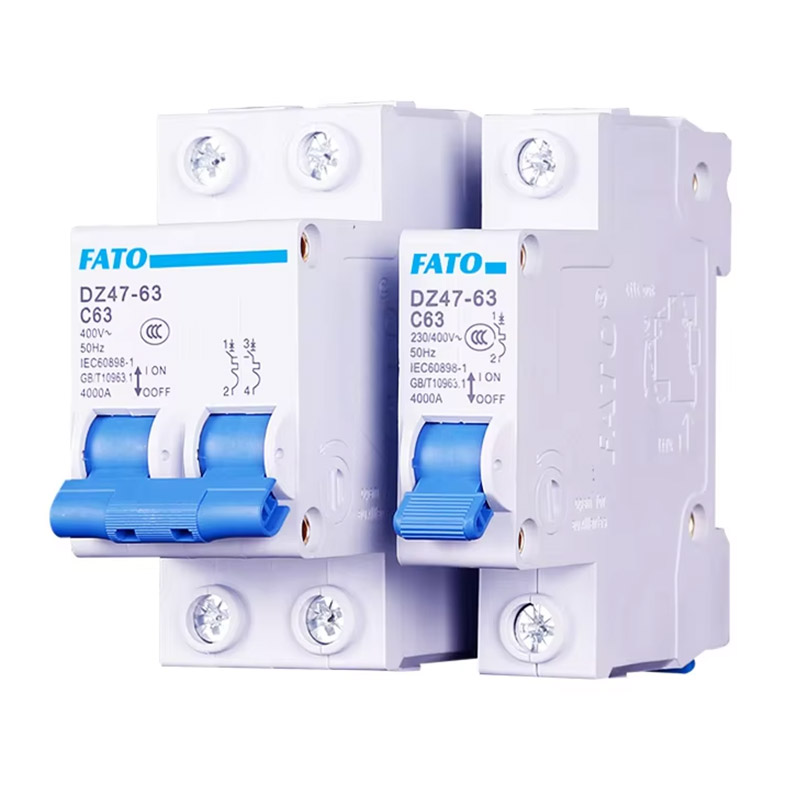

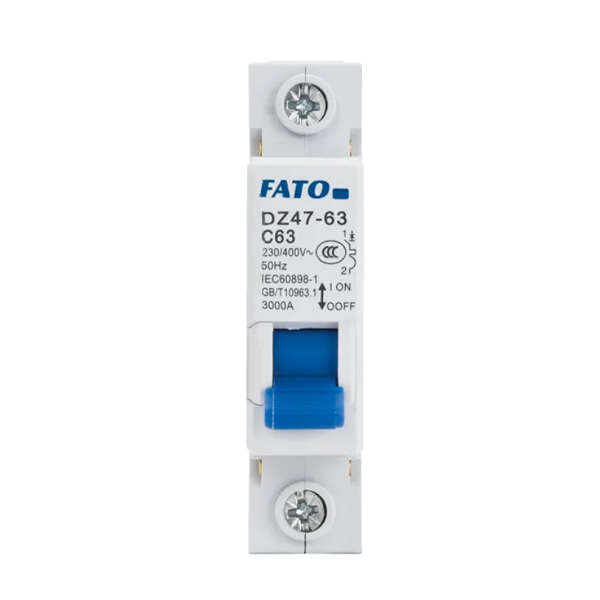

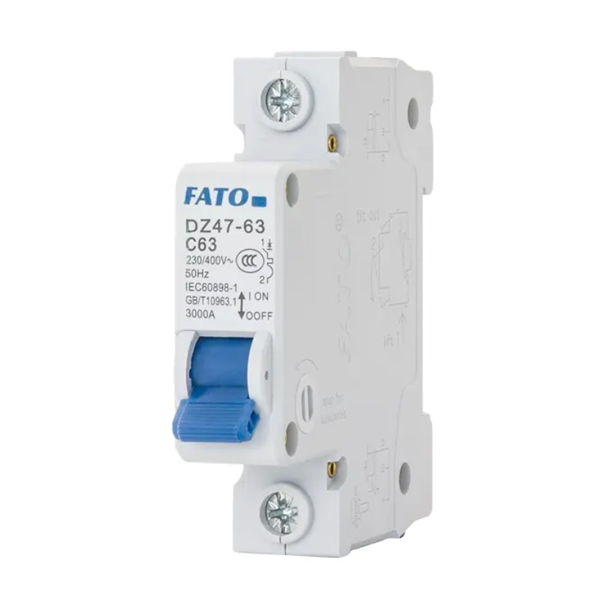

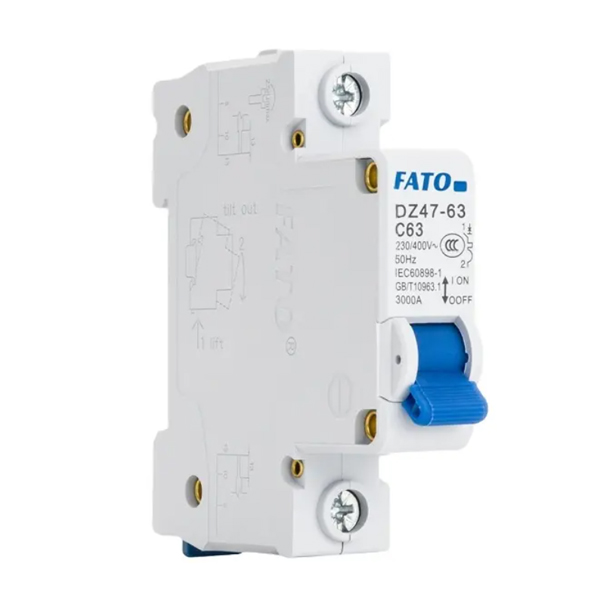

Spectacles de produits
