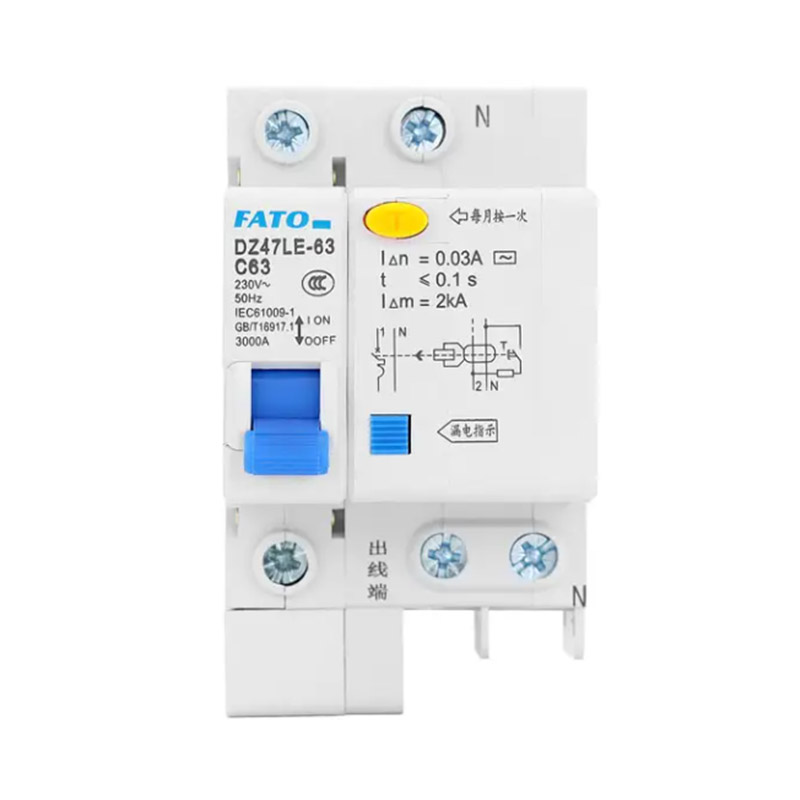

DZ47LE-63 RCCB résiduel de circuit de courant résiduel

Instruction de fonction du produit

Champ d'application

♦ Convient aux circuits de réseau de distribution avec AC 50Hz, tension de travail nominale de 400 V et en dessous, et courant nominal de 63A et inférieur;

♦ Fournir une protection de contact indirecte pour les individus;

♦ Fournir une protection contre les fuites pour l'équipement;

♦ Surcharge et protection de court-circuit pour les lignes et l'équipement électrique;

♦ Dans des circonstances normales, il peut être utilisé pour une commutation peu fréquente des circuits et un démarrage peu fréquent des moteurs.

♦ Ce disjoncteur peut surveiller la valeur de courant résiduelle et la sortie passive ouvrir normalement les contacts pour l'alarme sans trébucher.

♦ Ce disjoncteur a une alarme de fuite sélectionnable sans fonction de déclenchement.

1. Lorsque la fonction de protection des fuites est activée, la lumière de l'alarme de fuite ne s'allume pas. Lorsque le courant de fuite dans le circuit atteint la valeur de fonctionnement, le produit se déclenche dans le délai spécifié;

2. Lorsque la fonction de protection des fuites est désactivée: lorsque le courant de fuite est généré dans le circuit, la lumière de l'alarme de fuite est toujours allumée, mais le produit ne trébuche pas. À l'heure actuelle, le circuit doit être maintenu en temps opportun.

♦ conforme aux normes:

Normes internationales: IEC61009-1;

Norme nationale: GB / T16917.1;

♦ Conformément aux spécifications techniques pour l'appel d'offres de la grille d'État Xizang Electric Power Co., Ltd., le petit disjoncteur de fuite doit avoir la fonction de sortie de fuite.

Condition de travail

◇ Altitude: ≤2000 m;

◇ Température environnementale: -5 ℃ ~ + 40 ℃, avec une valeur moyenne ne dépassant pas + 35 ℃ sur 24 heures;

◇ Humidité environnementale: ne dépassant pas 50% à une température ambiante maximale de + 40 ℃, avec une humidité relative plus élevée possible à des températures plus basses, comme atteindre 90% à 20 ℃, en tenant compte de la condensation sur la surface du produit en raison des changements de température;

◇ Conditions d'installation: Le champ magnétique externe du site d'installation ne doit pas dépasser 5 fois le champ géomagnétique dans aucune direction. Les disjoncteurs de circuit à courant résiduel doivent être généralement installés verticalement, la poignée tournante vers le haut pour se connecter à l'alimentation. Il ne devrait pas y avoir d'impact ou de vibration significatif sur le site d'installation;

◇ Catégorie d'installation: II;

◇ Type d'installation: TH35-7.5 L'installation de rail de guide standard est adoptée;

◇ Niveau de pollution: 2;

◇ Méthode de câblage: Utilisez des vis pour resserrer le câblage.

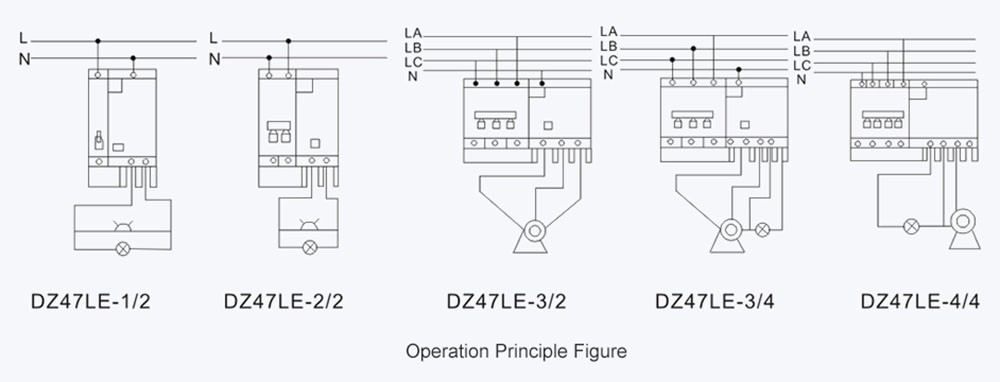

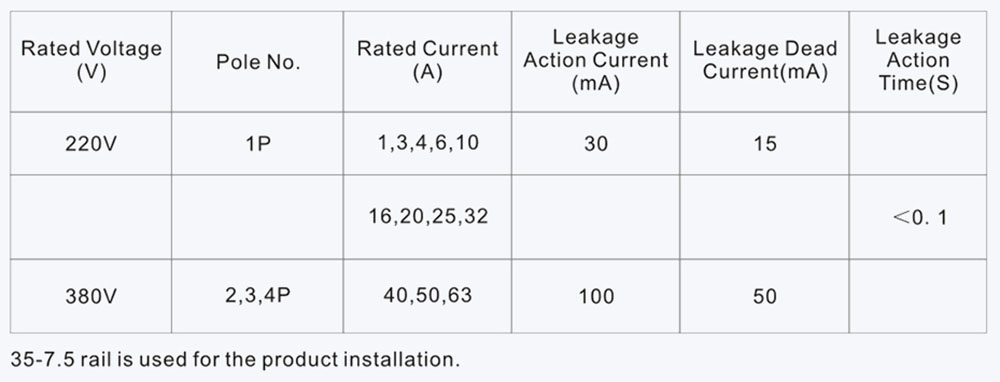

Spécifications et paramètres

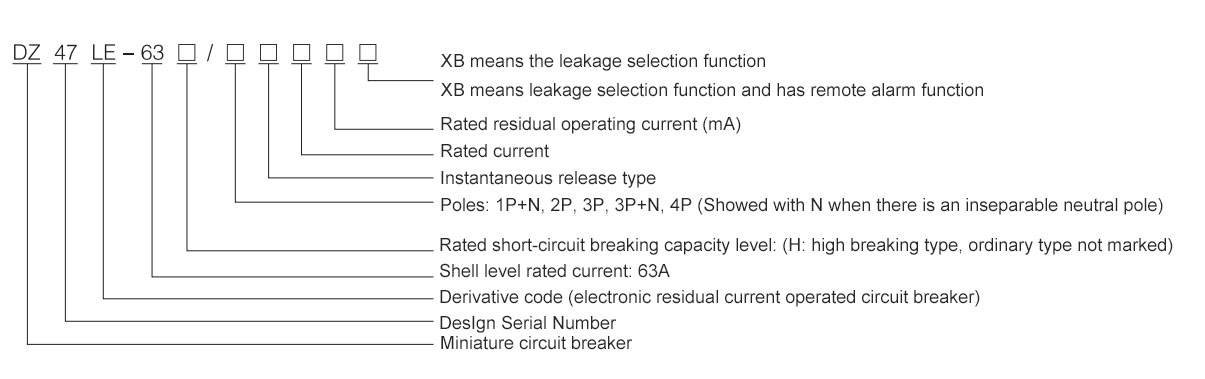

♦ Numéro des pôles: 1p + n, 2p, 3p, 3p + n, 4p;

♦ Courant nominal en (a): 6,10,16,20,25,32,40,50,63;

♦ Tension de travail nominale UE: 230V, 400V;

♦ Tension d'isolation nominale UI: 500V;

♦ Capacité de rupture nominale USI (KA): 4 (6a ~ 40A, type C), 3 (50a, 63a, type C), 4,5 (6a ~ 63A, type D);

♦ Type H: 6 (6A ~ 63A, type C, type D);

♦ Capacité de connexion résiduelle et de déconnexion nominale L △ M: 2000a;

♦ Courant de fonctionnement résiduel nominal L △ N (MA): 30;

♦ Courant non opérationnel résiduel nominal L △ NO (MA): 15,25 50150;

♦ Durée de vie mécanique: cycles 2000;

♦ Durée de vie électrique: cycles 2000;

♦ Fréquence de fonctionnement: 120 fois / heure;

♦ Accessoires électriques: OF, SD;

♦ Niveau de protection: IP20;

♦ Méthode d'installation: rail de guidage intégré;

♦ Méthode de câblage: bornes de câblage avec pinces;

♦ Capacité de câblage: permettez aux fils de 16 mm d'être connectés;

♦ Couple de serrage: 2n • m.

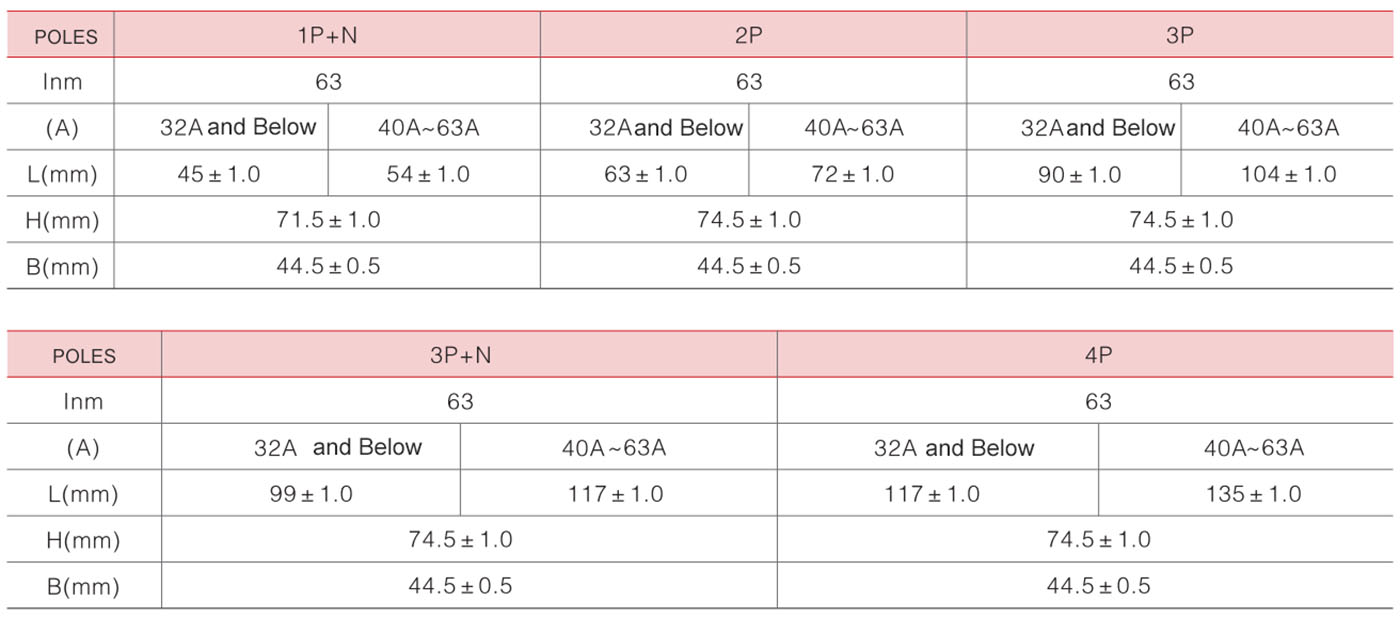

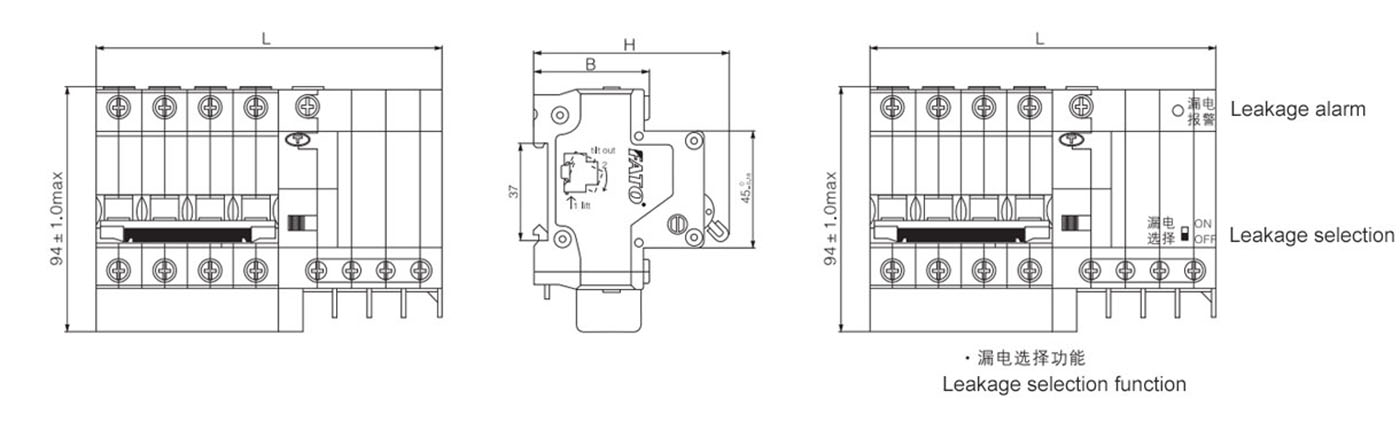

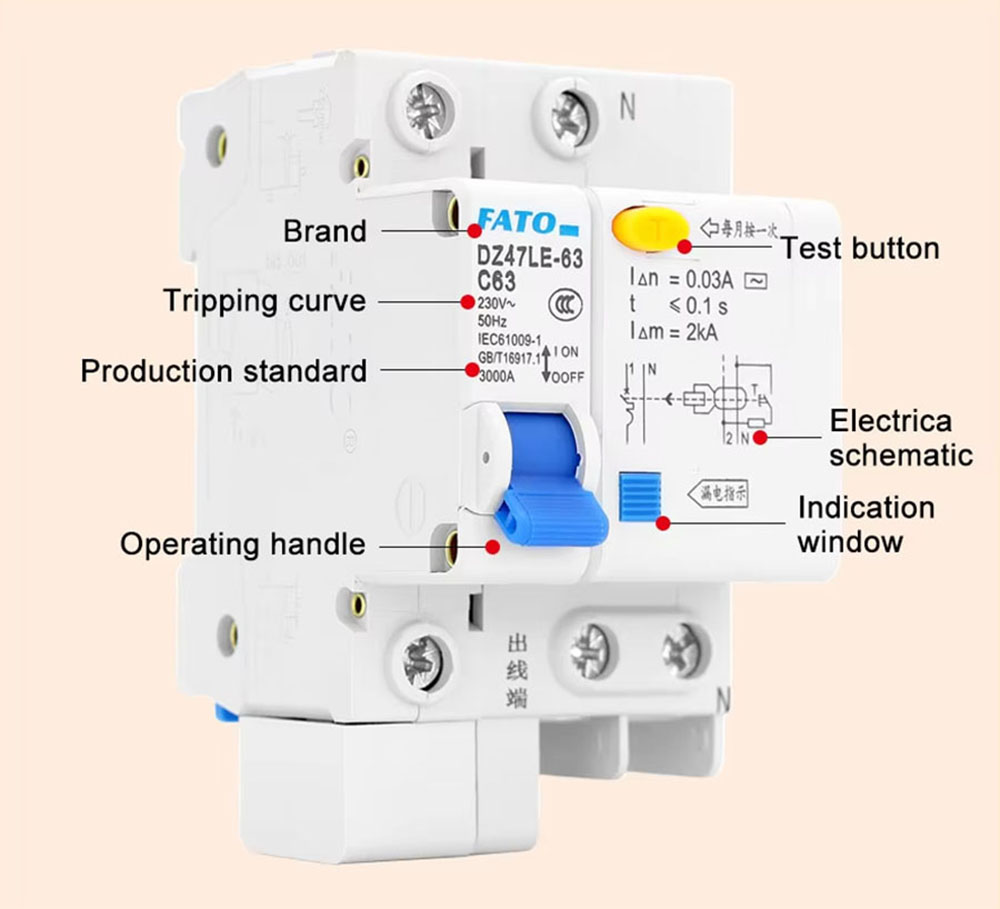

Apparence et dimensions

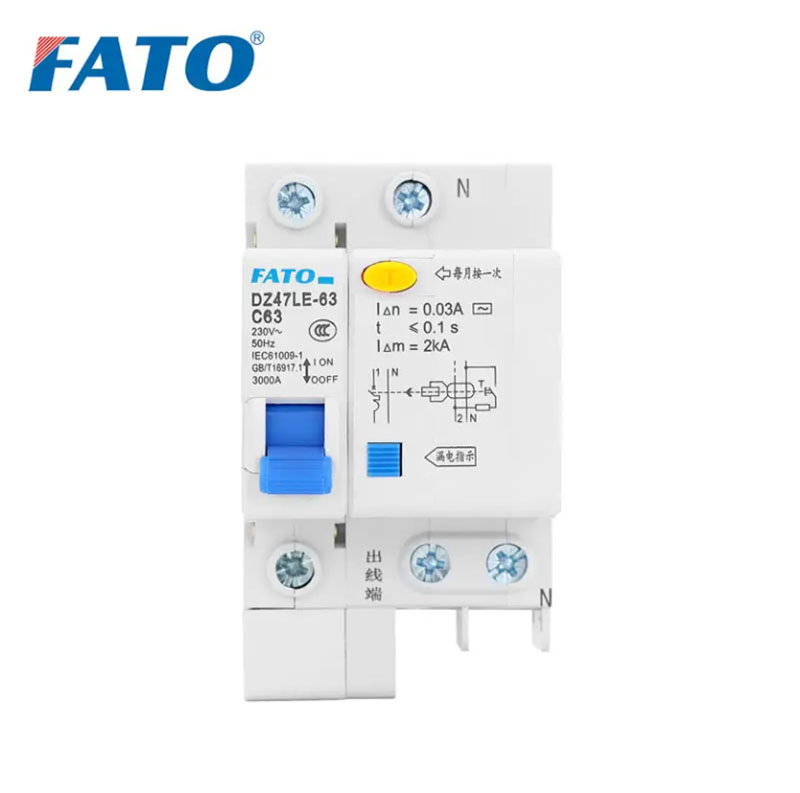

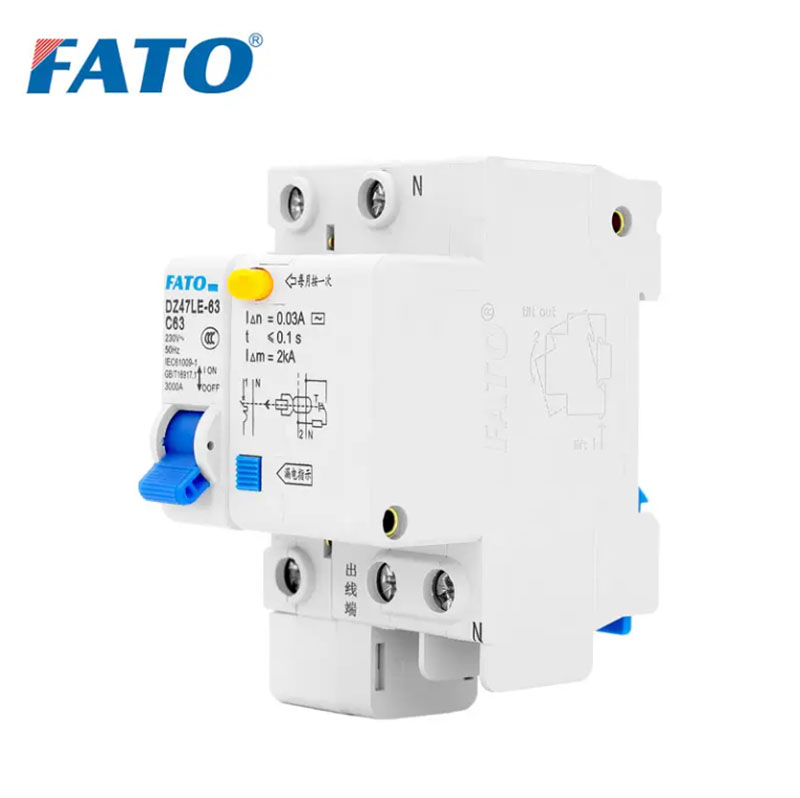

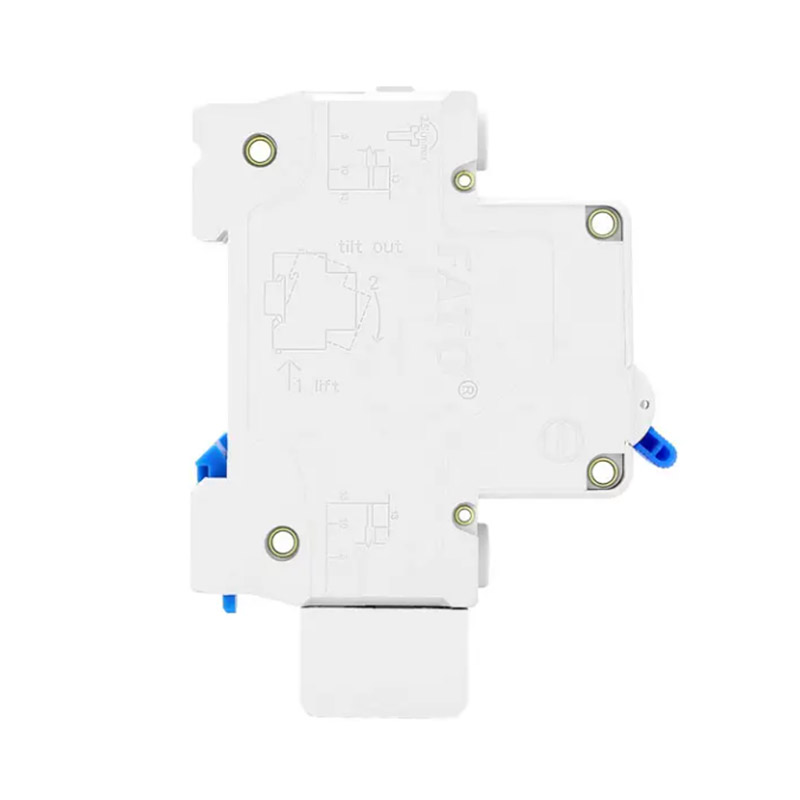

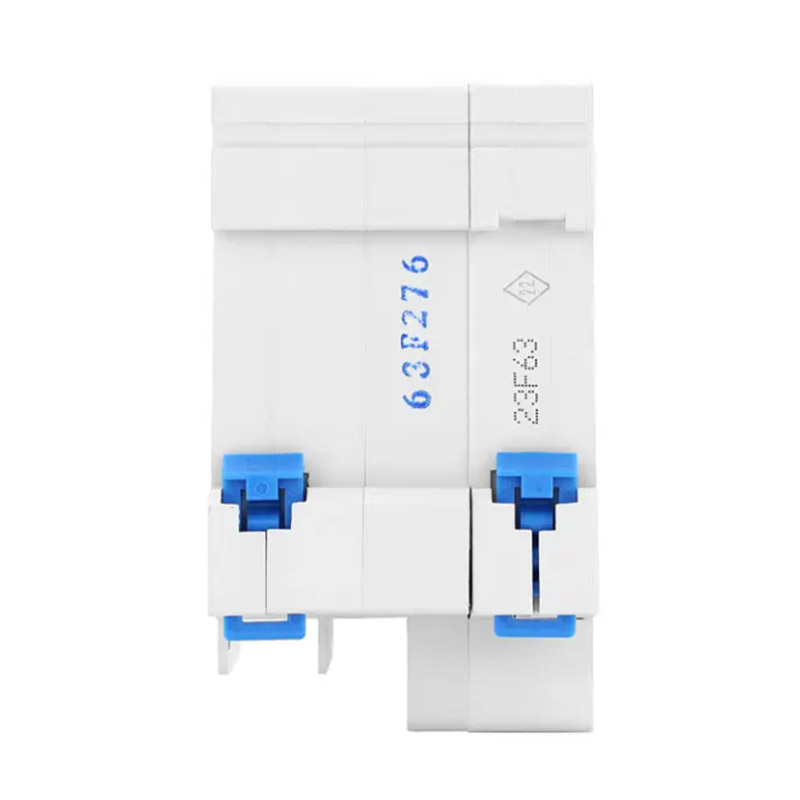

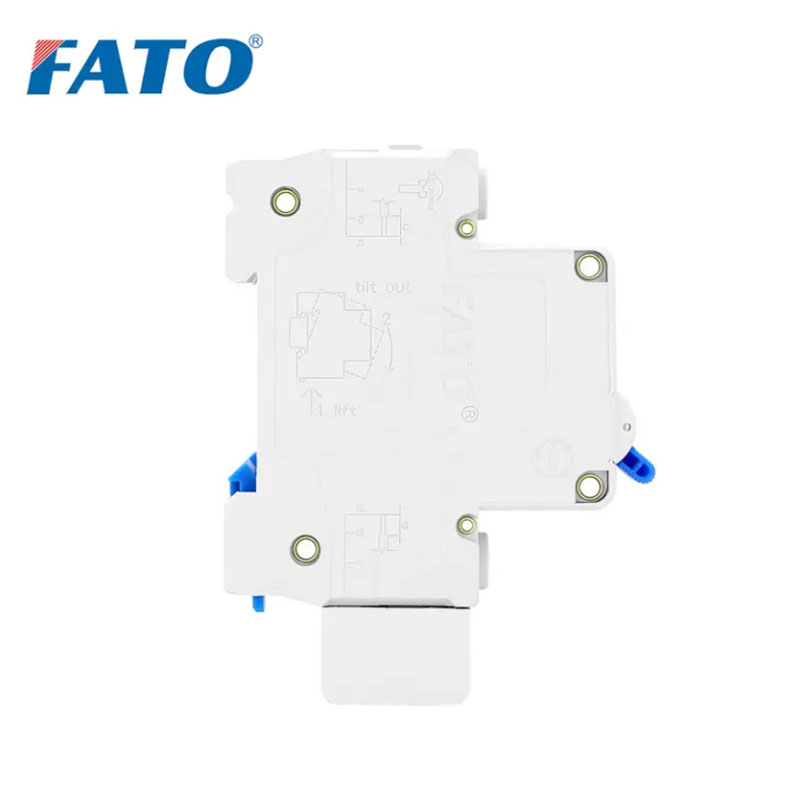

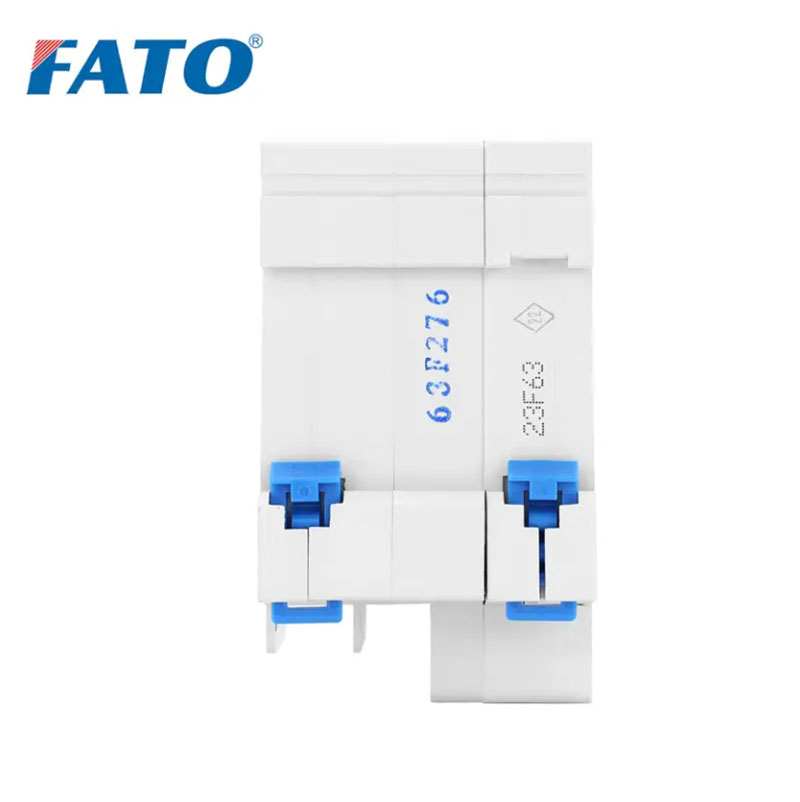

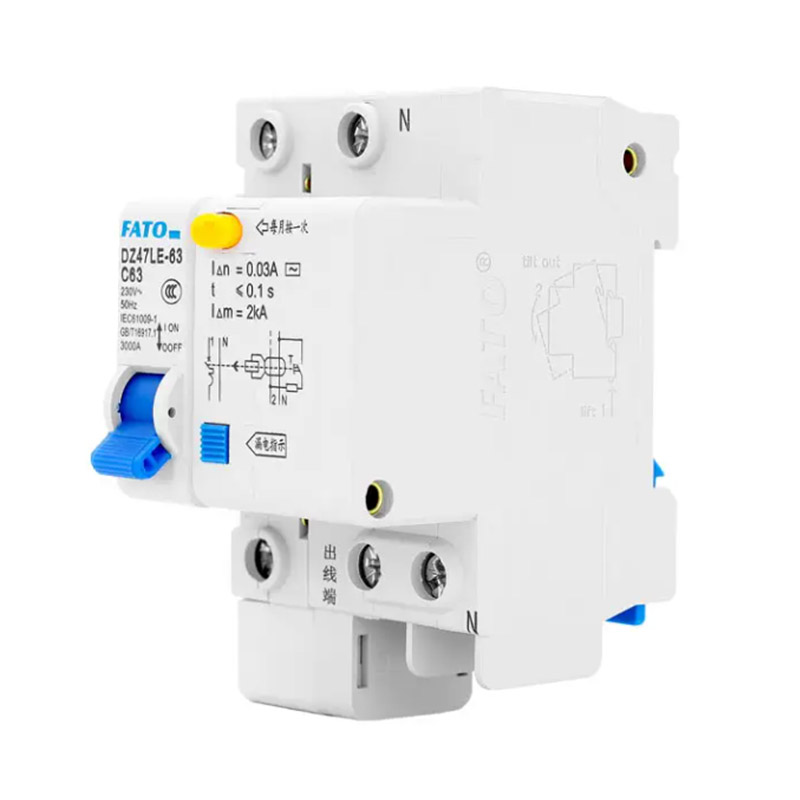

Spectacles de produits
