CFB2SLE-63 RCCB Earth Fakage Circuit Breaker
Aperçu du produit
Ce disjoncteur est un dispositif de protection à basse tension conçu pour les réseaux de distribution d'alimentation AC 50/60 Hz avec des tensions nominales jusqu'à 400 V et des courants jusqu'à 63A, adaptés aux systèmes électriques industriels, commerciaux et résidentiels. Il intègre des garanties de sécurité et opérationnelles complètes: la technologie de détection de courant résiduelle à haute sensibilité (RCD) offre une protection indirecte de contact pour atténuer les risques de choc électrique, tout en surchargeant la protection des retards à longue durée et en court-circuit, un déclenchement instantané assure une interruption précise du courant de défaut, la prévention des dommages aux équipements et les risques d'incendie. L'appareil prend également en charge la commutation de circuits peu fréquente et les opérations intermittents de démarrage du moteur, répondant aux demandes de contrôle flexibles dans les scénarios de distribution d'énergie standard.
Caractéristiques et applications clés
Doté d'une conception compacte modulaire compatible avec les normes mondiales d'alimentation, il est idéal pour les centres de données, les installations de fabrication et les panneaux de distribution de bâtiments, en particulier dans les environnements nécessitant une continuité et une sécurité élevées. Le mécanisme thermomagnétique à double protection garantit une réponse de surcharge stable et une rupture rapide de court-circuit, améliorée par une compatibilité de fréquence 50/60 Hz pour une fiabilité robuste du système. Avec une construction durable et une installation rapide montée sur le rail, il sert de solution fiable pour les réseaux intelligents modernes, équilibrant la sécurité, l'efficacité et la facilité d'entretien.
Modèle:CFB2sLE-63
envoyer une demande
Description du produit
Description du produit
Champ d'application
♦ Convient pour les circuits du réseau de distribution avec AC 50/60 Hz, une tension de travail nominale de 400 V et en dessous, et un courant nominal jusqu'à 63A et moins;
♦ Fournir une protection de contact indirecte pour l'être humen;
♦ Fournir une protection contre les fuites pour l'équipement;
♦ Surcharge et protection de court-circuit pour les lignes et l'équipement électrique;
♦ Dans des circonstances normales, il peut être utilisé pour une commutation peu fréquente des circuits et un démarrage peu fréquent des moteurs.
♦ conforme aux normes:
Normes internationales: IEC61009-1;
Norme nationale: GB / T16917.1.
Condition de travail
◇ Altitude: ≤2000 m;
◇ Humidité environnementale: ne dépassant pas 50% à une température ambiante maximale de + 40 ℃, avec une humidité relative plus élevée possible à des températures plus basses, comme atteindre 90% à 20 ℃, en tenant compte de la condensation sur la surface du produit en raison des changements de température;
◇ Conditions d'installation: Le champ magnétique externe du site d'installation ne doit pas dépasser 5 fois le champ géomagnétique dans aucune direction. Le disjoncteur de courant résiduel doit généralement être installé verticalement, la poignée tournée vers le haut pour se connecter à l'alimentation. L'emplacement d'installation ne doit avoir aucun impact ou vibration significatif;
◇ Catégorie d'installation: II;
Type d'installation: TH35-7.5 L'installation de rail de guide standard est adoptée;
◇ Niveau de pollution: 2;
◇ Méthode de câblage: Utilisez des vis pour resserrer le câblage.

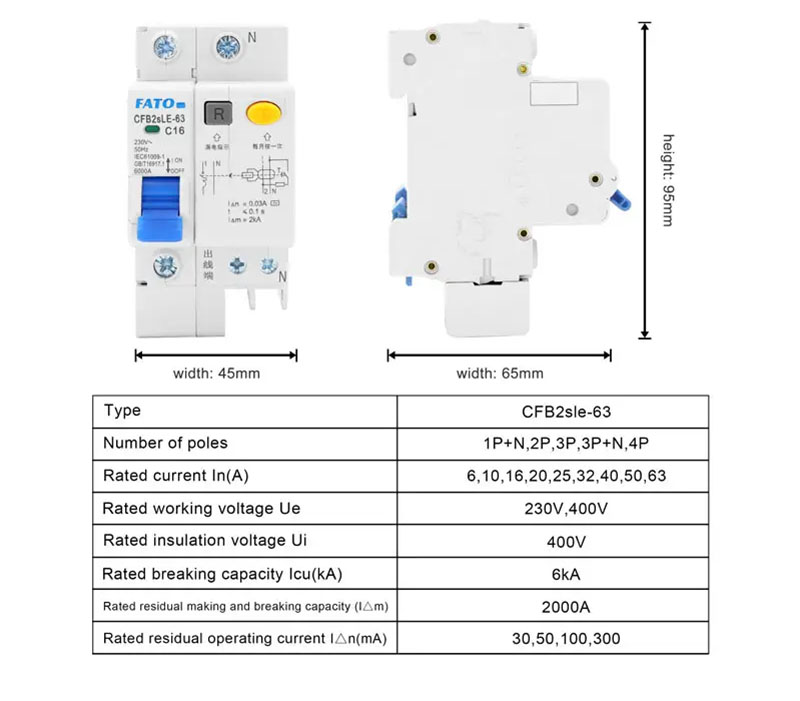

Spécifications et paramètres
♦ Nombres de pôles: 1p + n, 2p, 3p, 3p + n, 4p;
♦ Courant nominal en (a): 6,10,16,20,25,32,40,50,63;
♦ Tension de travail nominale UE: 230V, 400V;
♦ Tension d'isolation nominale UI: 400V;
♦ Capacité de rupture nominale USI (KA): 6KA;
♦ Capacité de connexion résiduelle et de déconnexion nominale L △ M: 2000a;
♦ Courant de fonctionnement résiduel nominal L △ N (MA): 30;
♦ Life mécanique: cycles 20000;
♦ Durée de vie électrique: 10000 cycles;
♦ Niveau de protection: IP20;
♦ Méthode d'installation: rail de guidage intégré;
♦ Méthode de câblage: bornes de câblage avec pinces;
♦ Capacité de câblage: permettez aux fils de 16 mm2 d'être connectés (lorsque INM = 63A);
♦ Couple de resserrement: 2n • m (quand INM = 63A);
♦ Le temps de rupture maximal du courant résiduel nominal est t: 0,1 s.

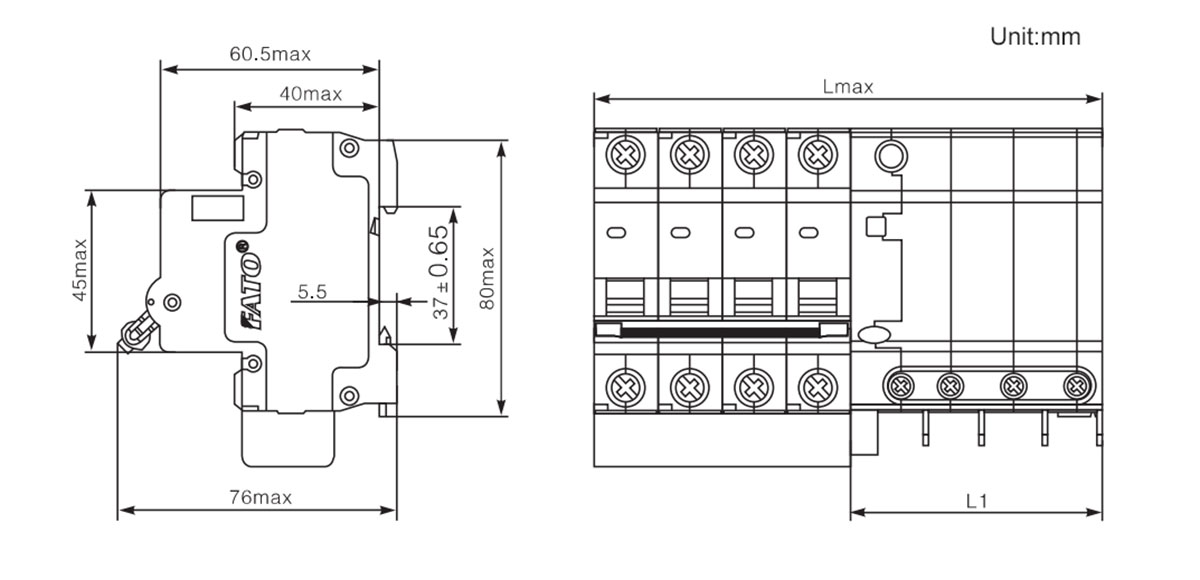

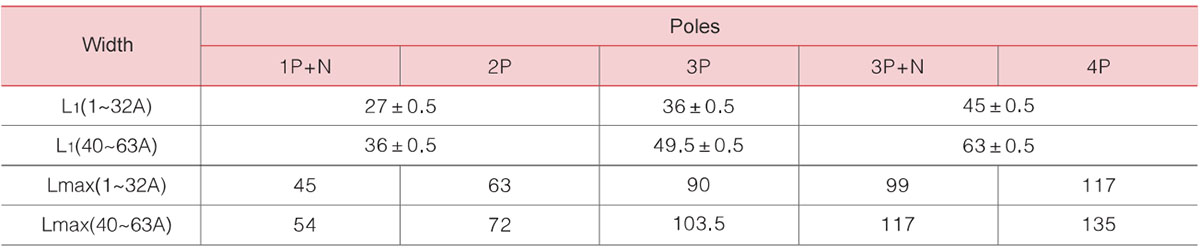

Apparence et dimensions

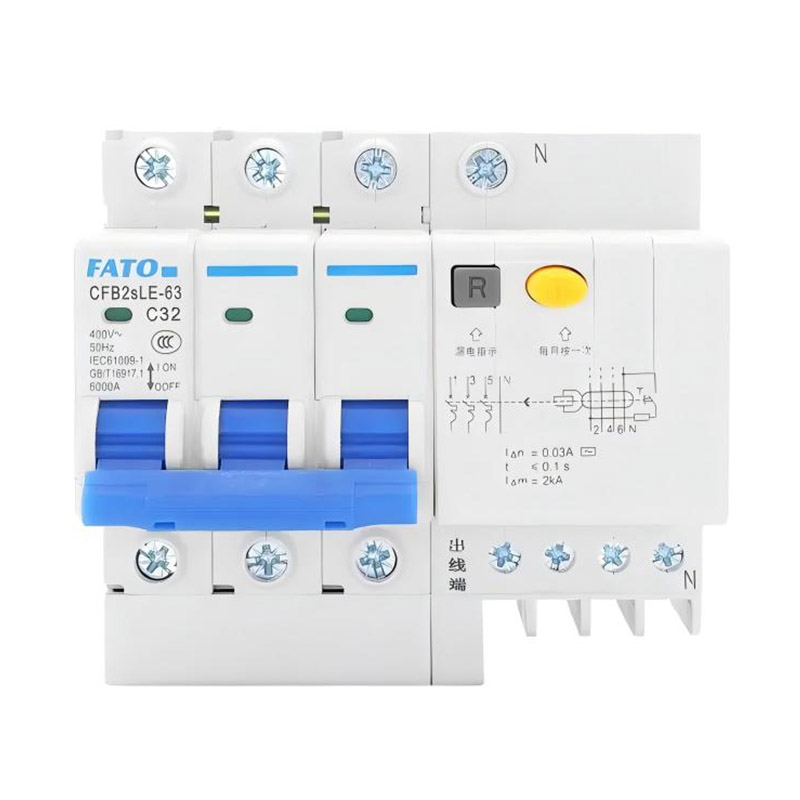

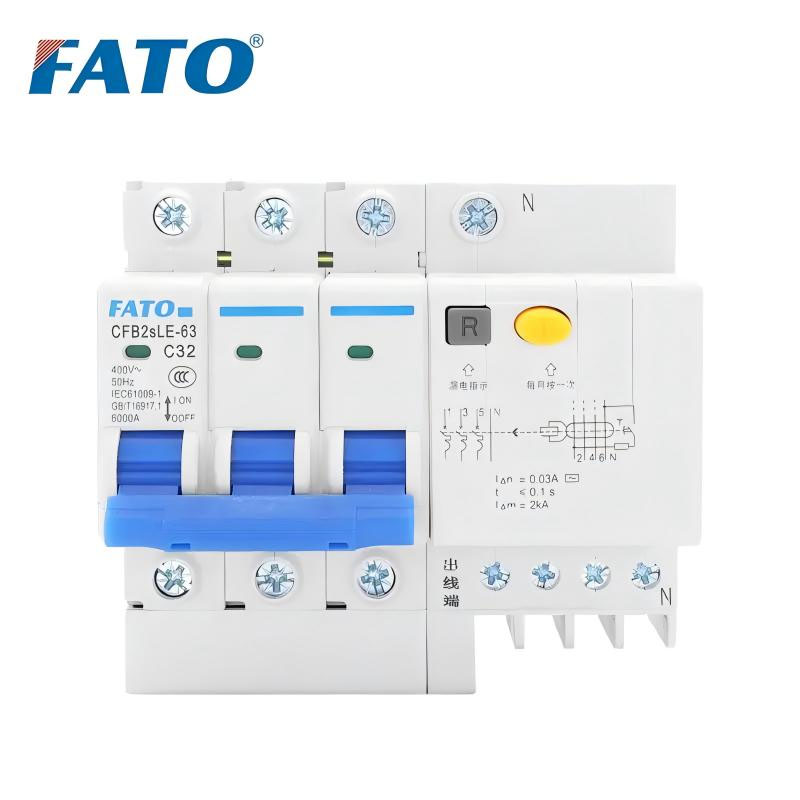

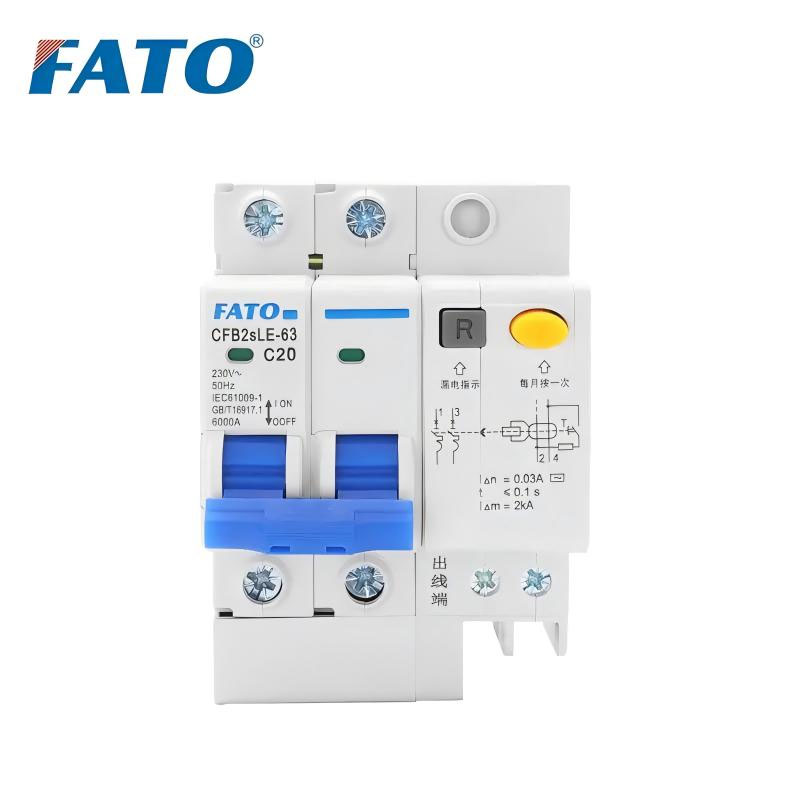

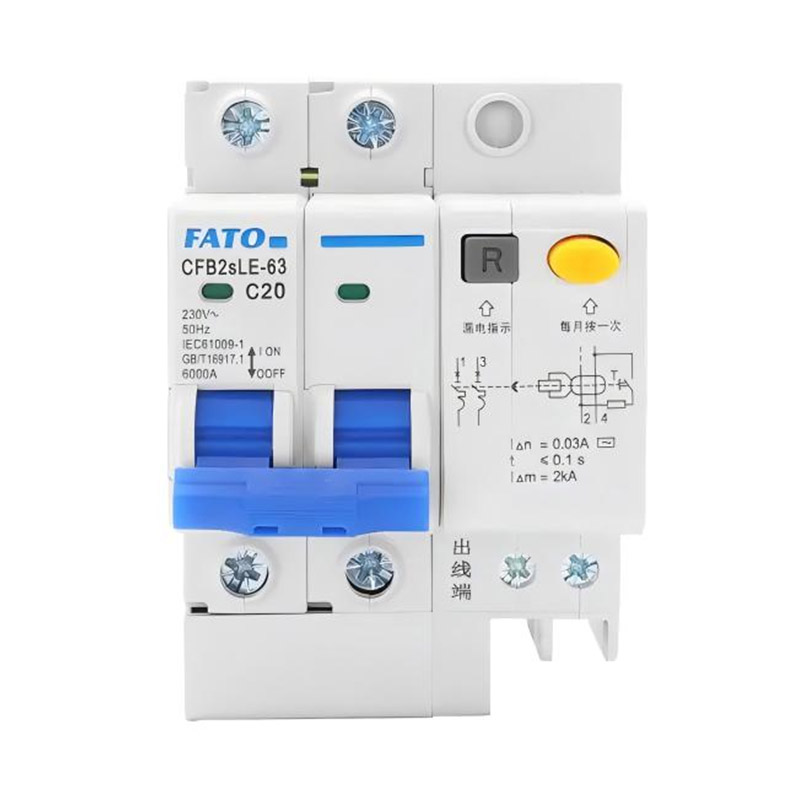

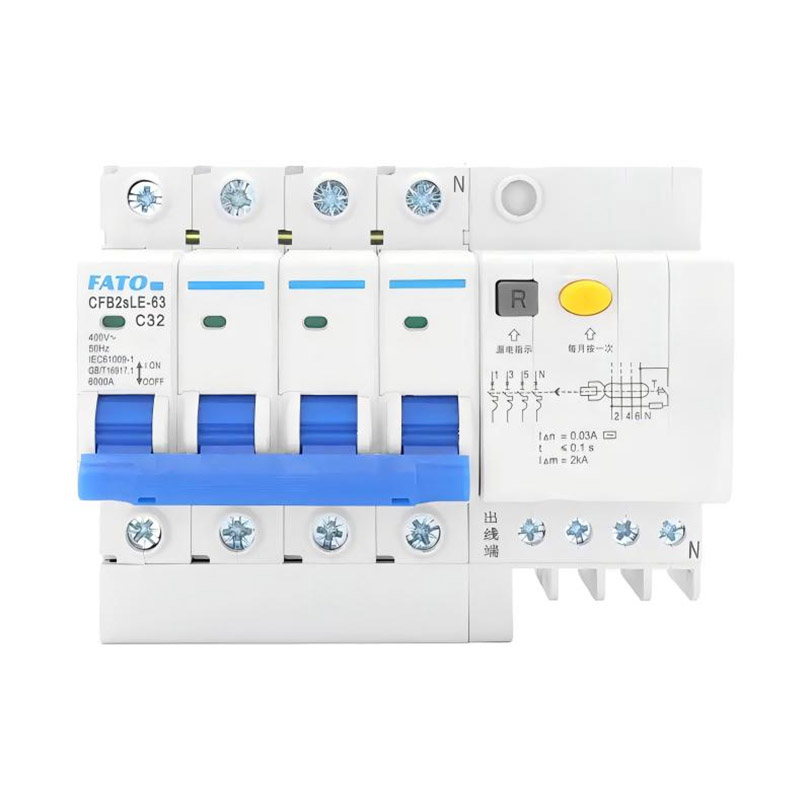

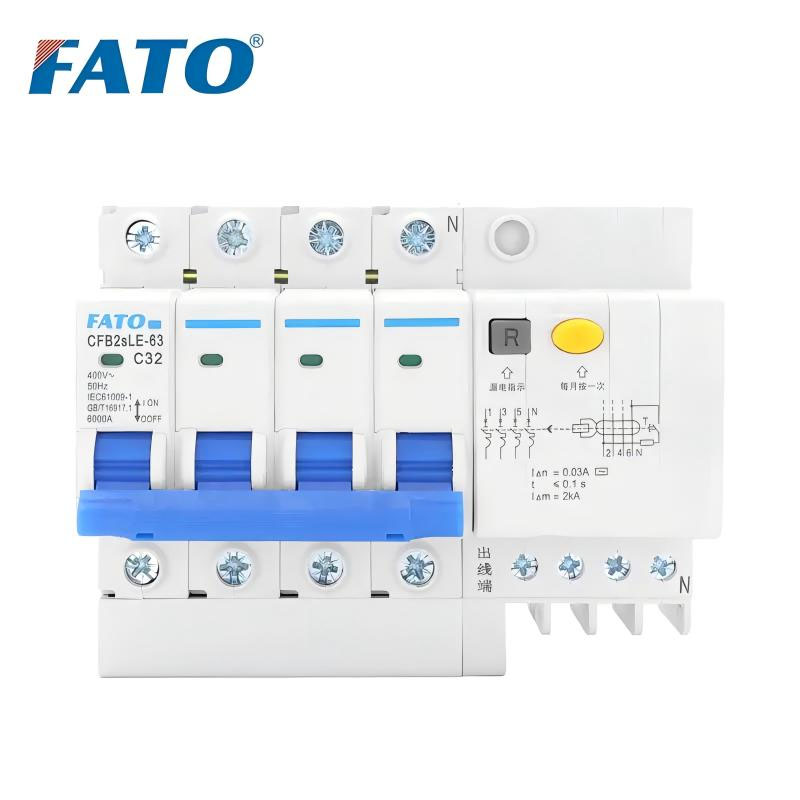

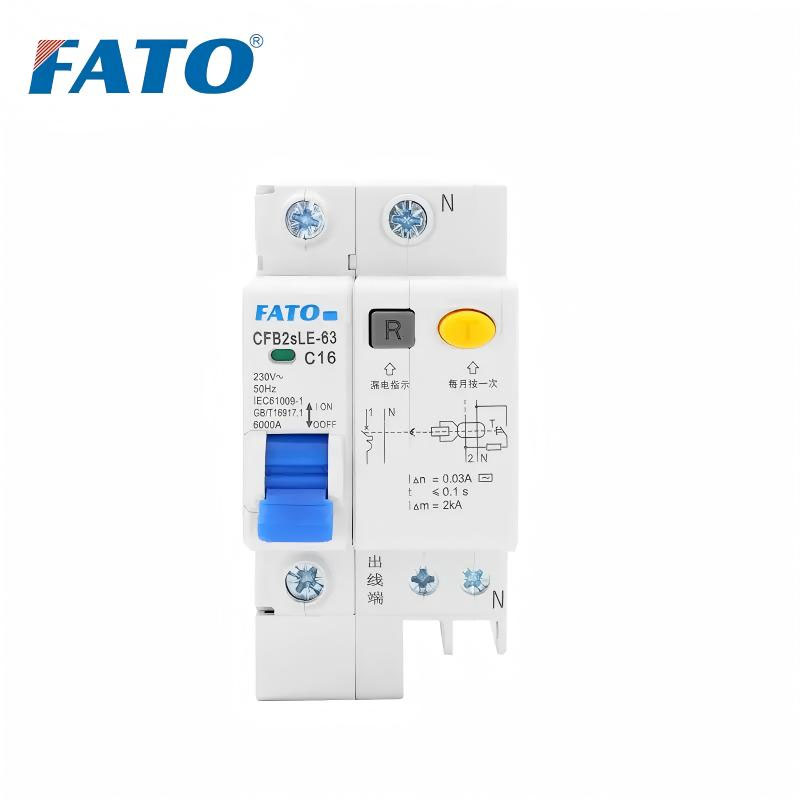

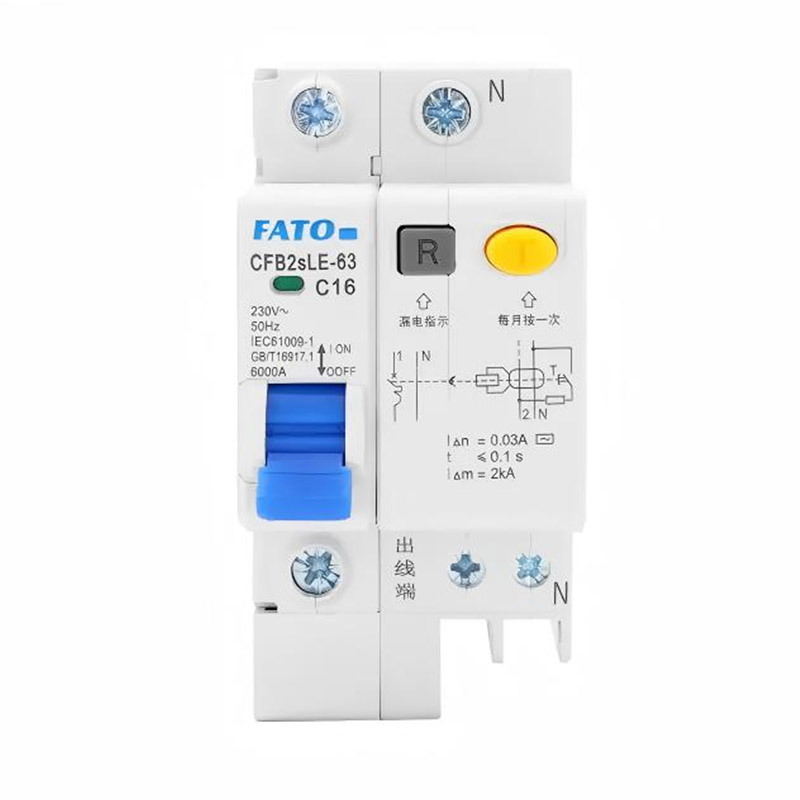

Spectacles de produits
