DZ20 Série MCCB Circuit moulé Circuit Breaking

Instruation de la fonction du produit

Champ d'application

Le disjoncteur de circuit de coque en plastique de la série DZ20 (ci-après le disjoncteur de circuit) est adapté aux lignes de distribution avec AC 50Hz, à courant nominal jusqu'à 1250A, à une tension d'isolation évaluée de 660 V, à une tension de travail nominale de 380V (400 V) et en dessous, en surcharge, en court-circuit et sous la protection de la protection contre la tension pour l'énergie électrique, l'énergie électrique, les lignes électriques et les équipements électriques et les équipements électriques et les équipements électriques distributés. Parmi eux, les disjoncteurs de type Y, J et G avec un courant nominal de 225A et Y de type 400A peuvent également être utilisés pour protéger les moteurs. Dans des circonstances normales, le disjoncteur peut être utilisé pour une commutation peu fréquente des lignes et un démarrage peu fréquent des moteurs.

Le produit répond aux normes suivantes: JB8589 、 GB14048.2 、 IEC947-2.

Caractéristiques structurelles

Cette série de disjoncteurs est basée sur le produit en forme de Y et se compose de quatre parties: coque d'isolation, mécanisme de fonctionnement, système de contact et dispositif de libération.

Le mécanisme de fonctionnement d'un disjoncteur a la fonction de fermer et de déconnecter rapidement les contacts, et sa "fermeture", "ouverture" et "la position de la poignée distingue les positions de déclenchement libre".

Les disjoncteurs de type C et de type J sont dérivés et conçus sur la base du produit de base du type Y. Les disjoncteurs de type J améliorent la structure des contacts des disjoncteurs de type Y afin qu'en cas de court-circuit, les contacts dynamiques et statiques puissent rapidement se déconnecter avant l'activation du mécanisme, atteignant l'objectif d'améliorer la capacité de rupture.

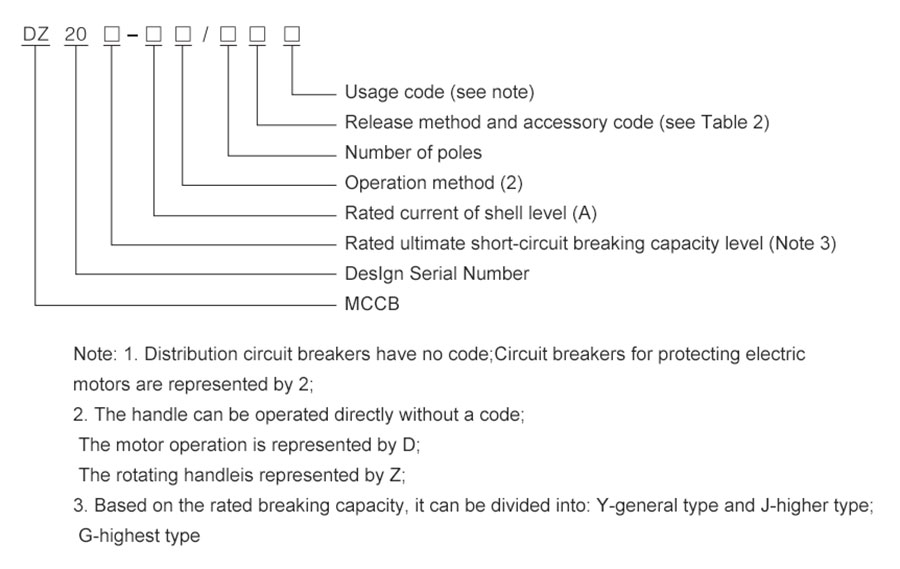

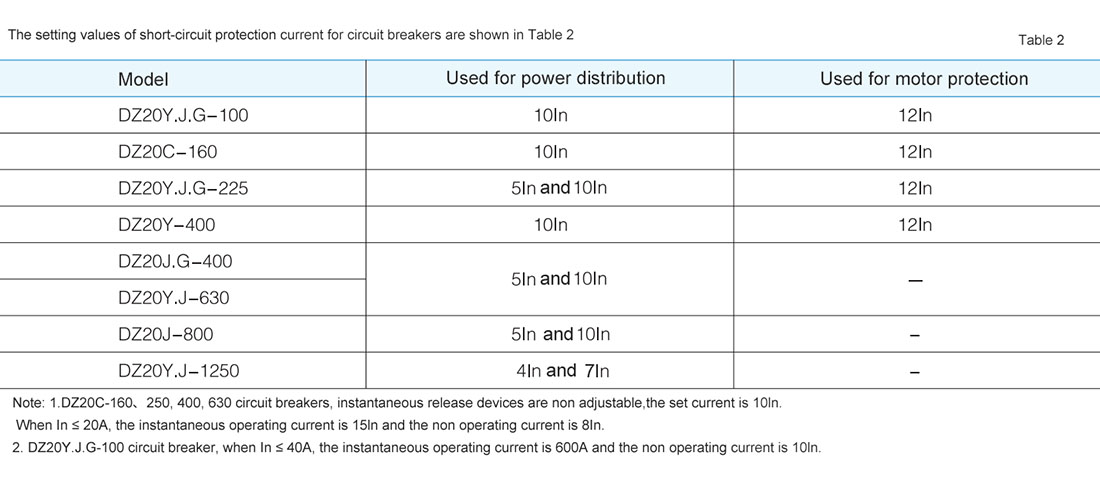

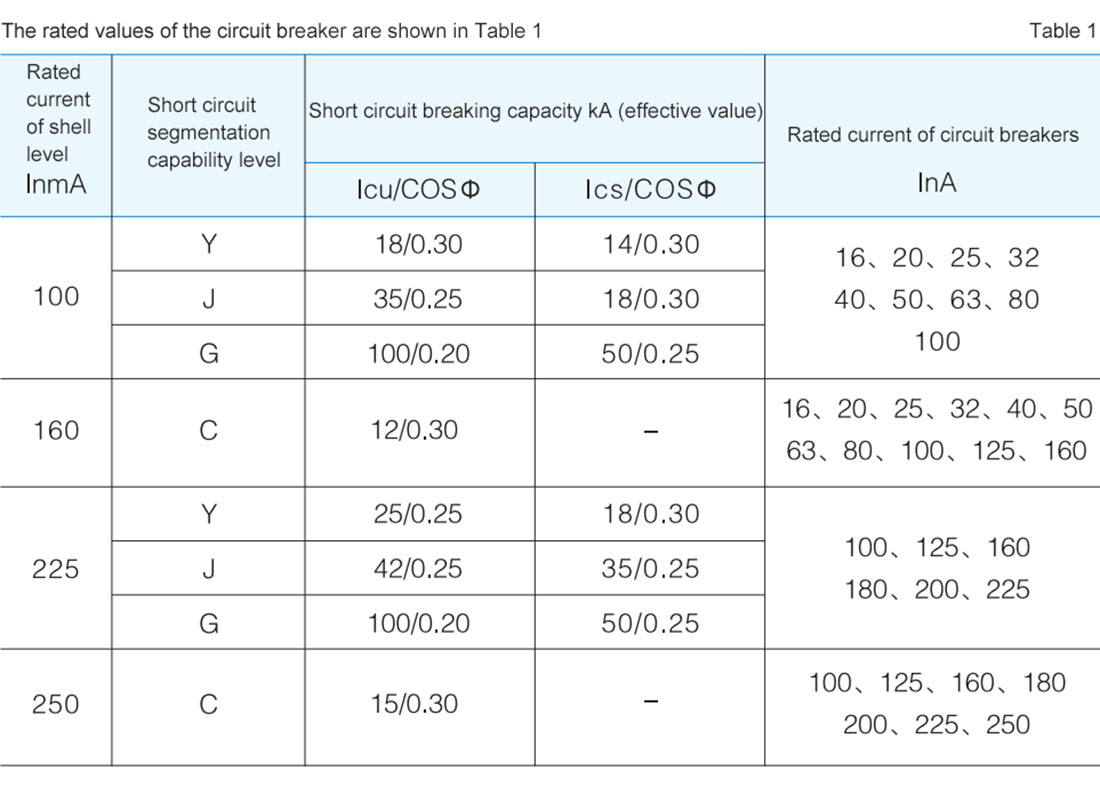

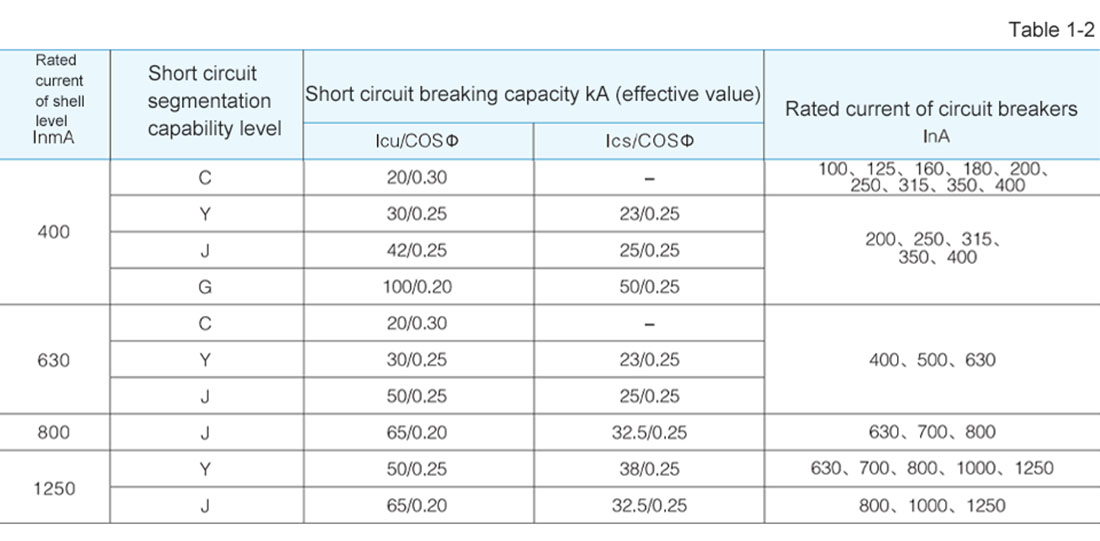

Spécifications et paramètres

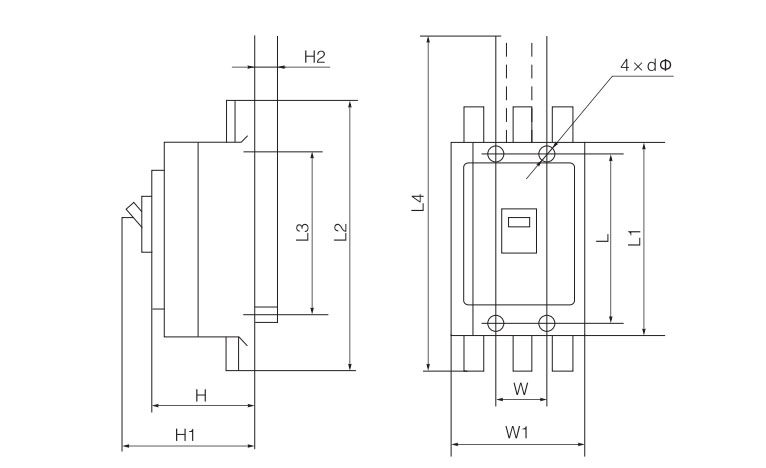

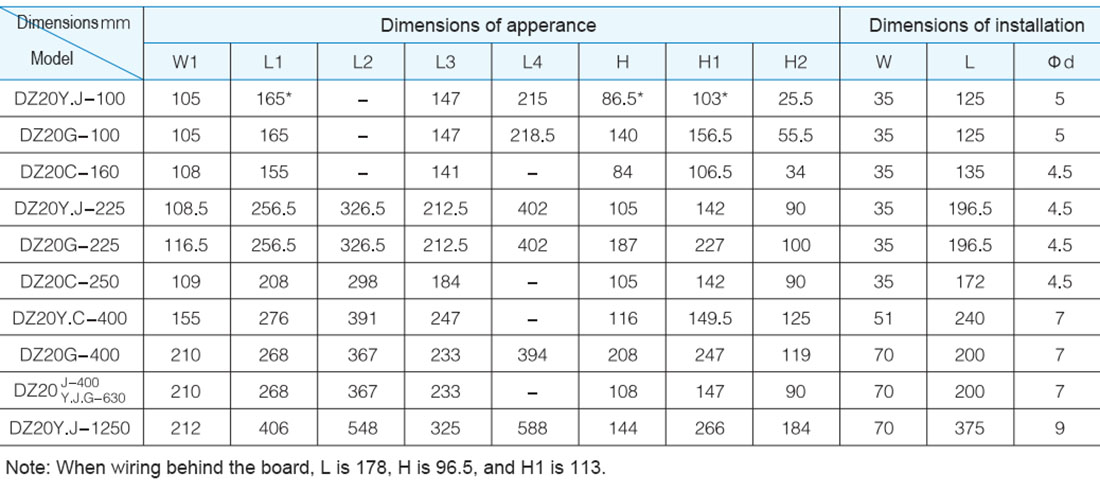

Apparence et dimensions

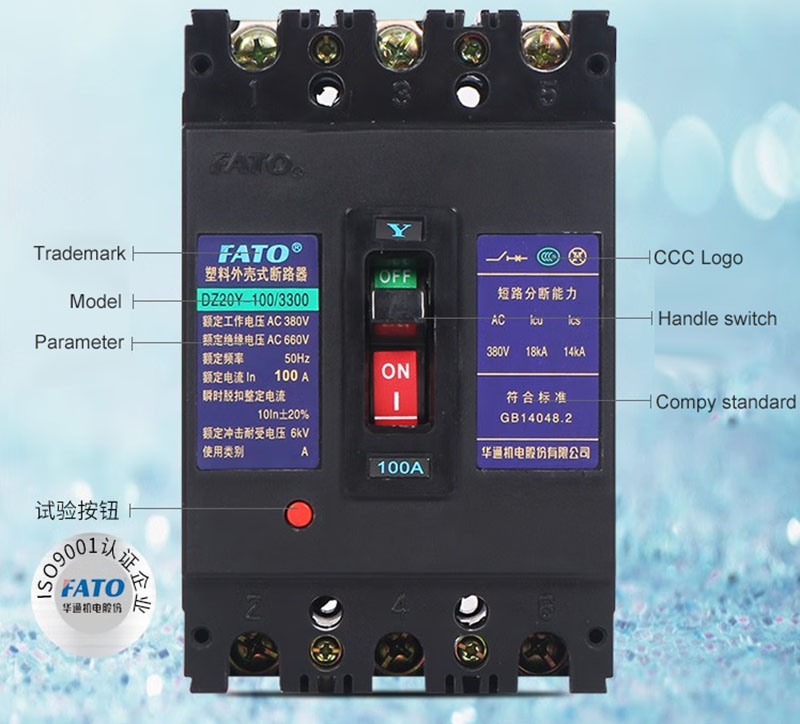

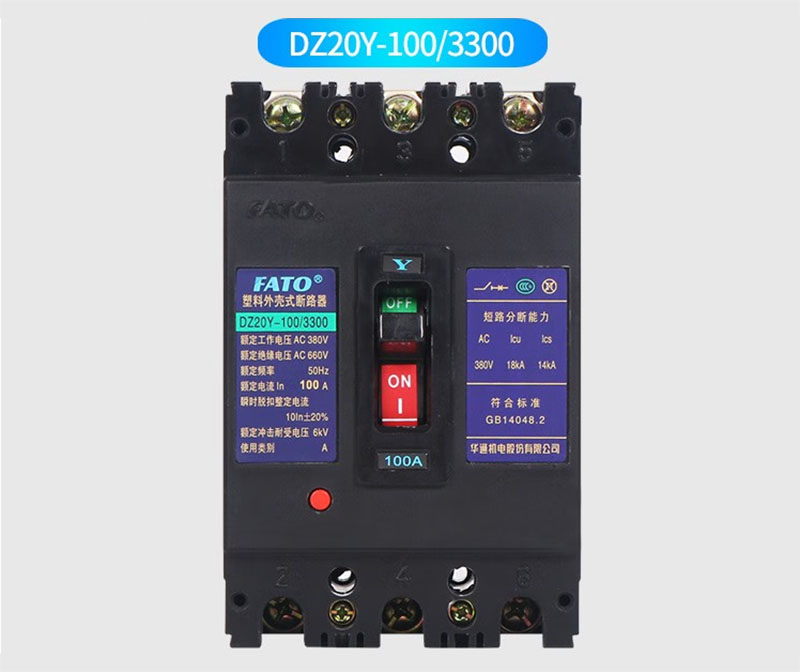

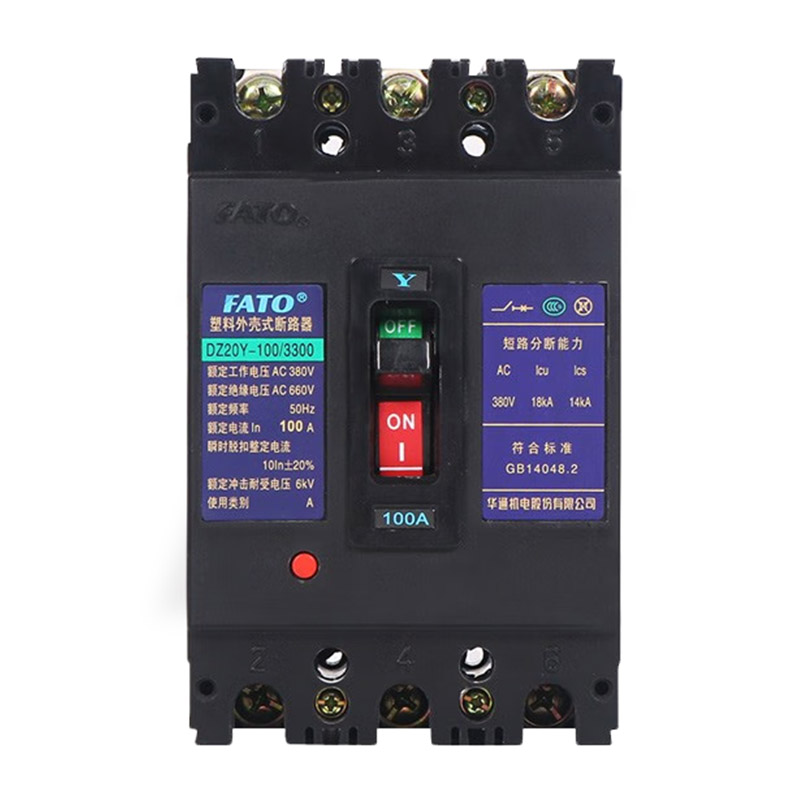

Spectacles de produits
